Lecture 1：存储器技术概览

ECE 6465 Memory Device Technologies and Applications · Shimeng Yu（Georgia Tech）· 总时长约 1 小时 20 分 · Part 1 · Part 2

1. 开场：VLSI 系统的三大支柱 P1 00:00:03

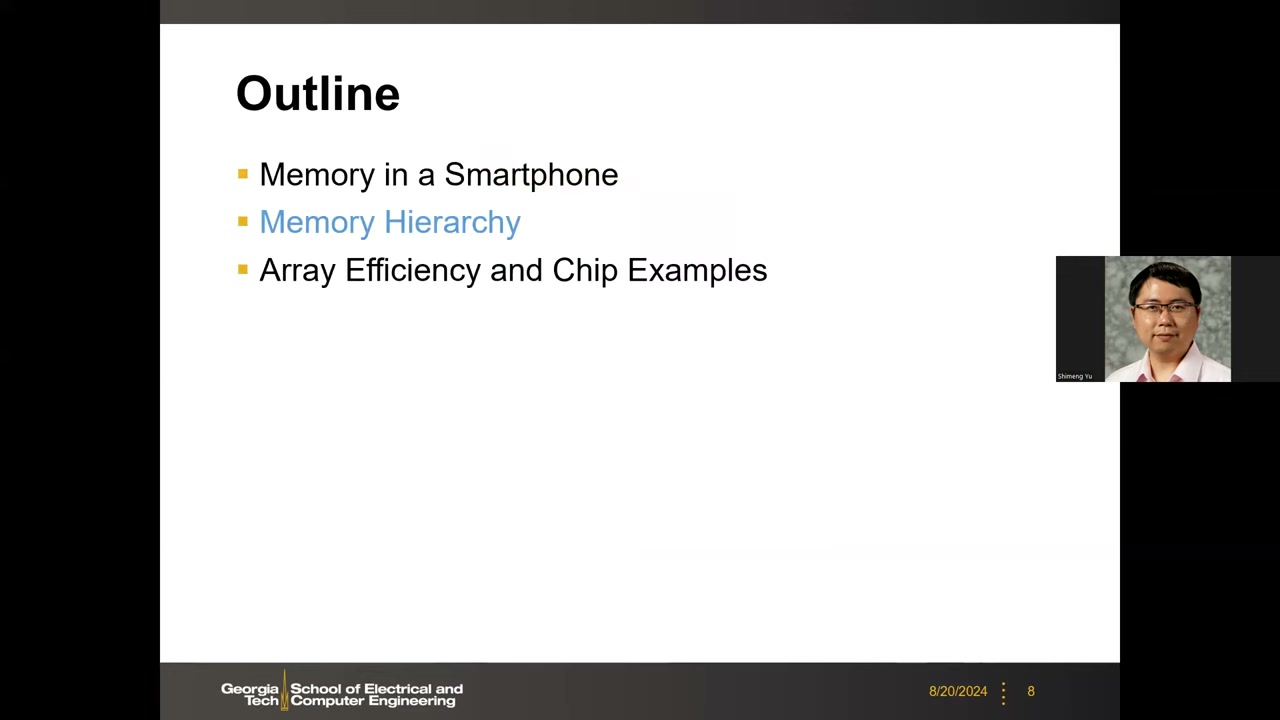

本讲是课程第 1 节（Section 1: Overview of Memory Technologies），大纲分三块：① 智能手机中的存储器（Memory in a Smartphone）；② 存储器层次结构（Memory Hierarchy）；③ 阵列效率与芯片实例（Array Efficiency and Chip Examples）。

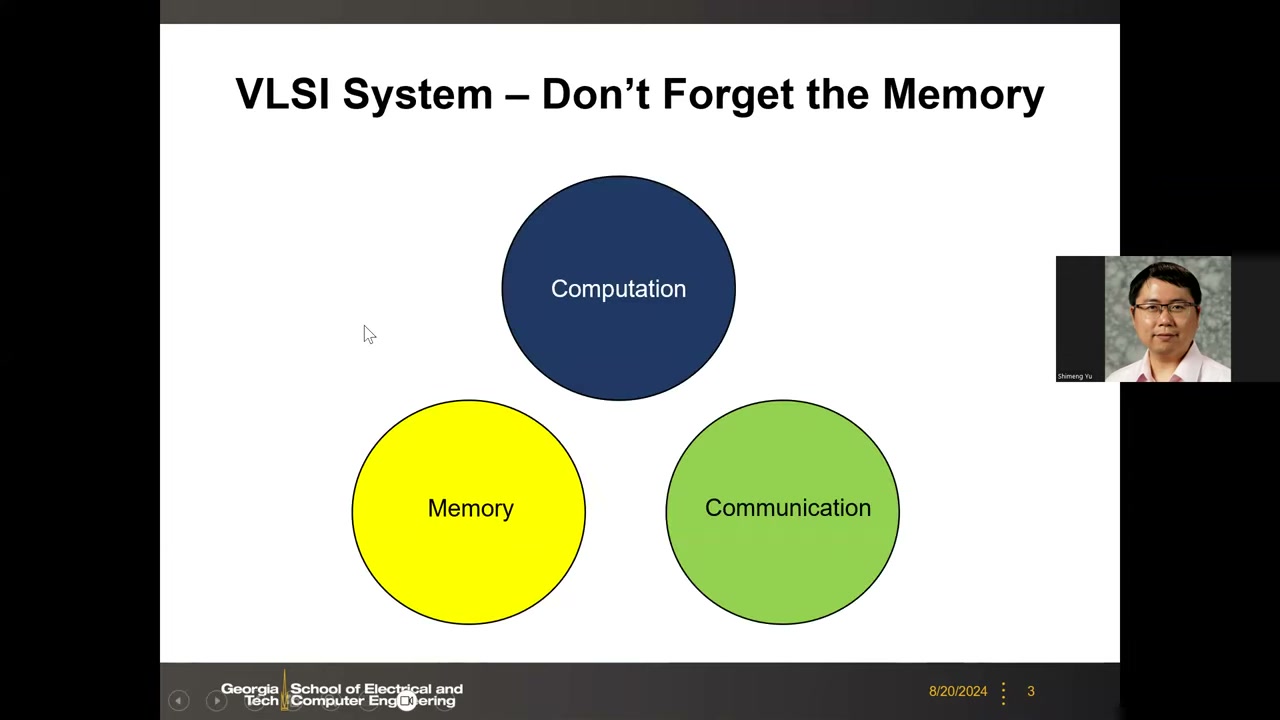

教授首先给出全课程的立足点：构建 VLSI 系统的三大支柱（three pillars）是 计算（Computation）——处理器/逻辑模块、存储（Memory）——存放数据的各类存储器、通信（Communication）——在计算与存储单元之间搬运数据的互连/IO。幻灯片标题点题："VLSI System – Don't Forget the Memory"：存储器是系统中与计算同等重要的组成部分。

VLSI 系统三大支柱：Computation / Memory / Communication 三个圆的示意图 — 图：VLSI 系统三大支柱——计算、存储、通信。

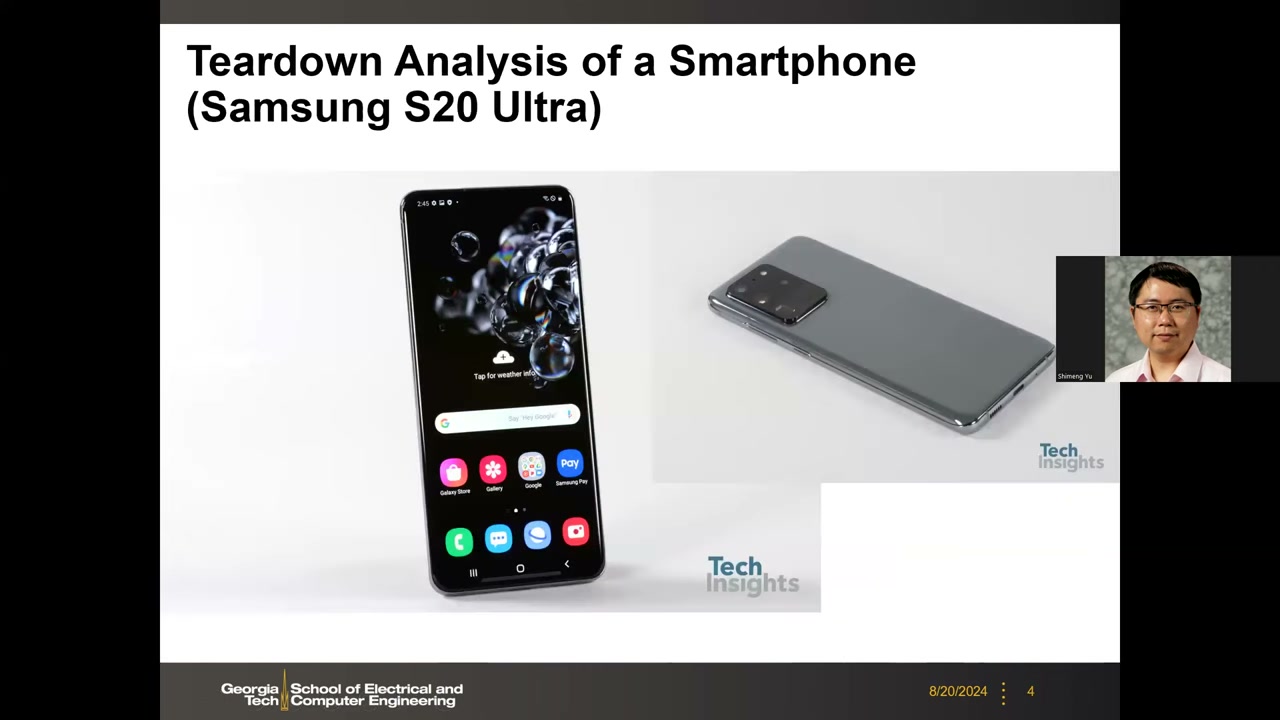

2. 智能手机里的存储器：S20 Ultra 拆解与成本分解 P1 00:01:43

引用逆向工程公司 TechInsights 对 Samsung S20 Ultra（2020 年旗舰机）的拆解（teardown）报告——教授指出其主要组件构成与当今手机并无本质区别。主板正面两个最大的封装都是存储芯片：

12GB LPDDR5 DRAM（Low Power Double Data Rate 第 5 代），与 Qualcomm Snapdragon 865 应用处理器以 PoP（Package on Package）共封装；
256GB NAND Flash（Samsung KLUEG8UHDB，UFS 3.0 接口），用于数据存储。

其余组件包括电源管理 IC（PMIC，将充电器电压转换/调节后给各芯片供电）、5G modem（Snapdragon X55）、Wi-Fi/BT 模块等；主板背面多为电源管理/稳压与 Wi-Fi 模块。"处理器 + DRAM + NAND"是系统中最大的两类芯片，由真实产品建立实物直觉。

S20 Ultra 主板正面标注图：12GB LPDDR5 DRAM 与处理器共封装、256GB NAND Flash — 图：S20 Ultra 主板正面——12GB LPDDR5（与处理器 PoP 共封装）与 256GB NAND Flash。

成本分解 P1 00:04:53

据 TechInsights 数据，整机总成本（含材料、设计、制造、测试）约 $528.50（2020 年），而该机售价超过 $1000（约 $1300），可见利润空间。成本大项：SoC（CPU+GPU，约 $81）、三摄相机（约 $107.50）、OLED 显示屏；存储约占整机成本的 1/8，在图中分为 Volatile（DRAM）与 Non-Volatile（NAND）两块独立（standalone）芯片。

讲者强调：① 存储器单 bit 极其便宜（每 bit 是"纳美分"量级），存储是利润很薄、生意很难做的行业。② 成本表中没有 SRAM 的单列成本项——因为 SRAM 作为 cache 集成在处理器内部；从硅片面积看处理器一半以上面积被 SRAM 占据，但成本不能简单按面积分摊：SRAM 是规则图形，设计/验证成本低于随机逻辑。

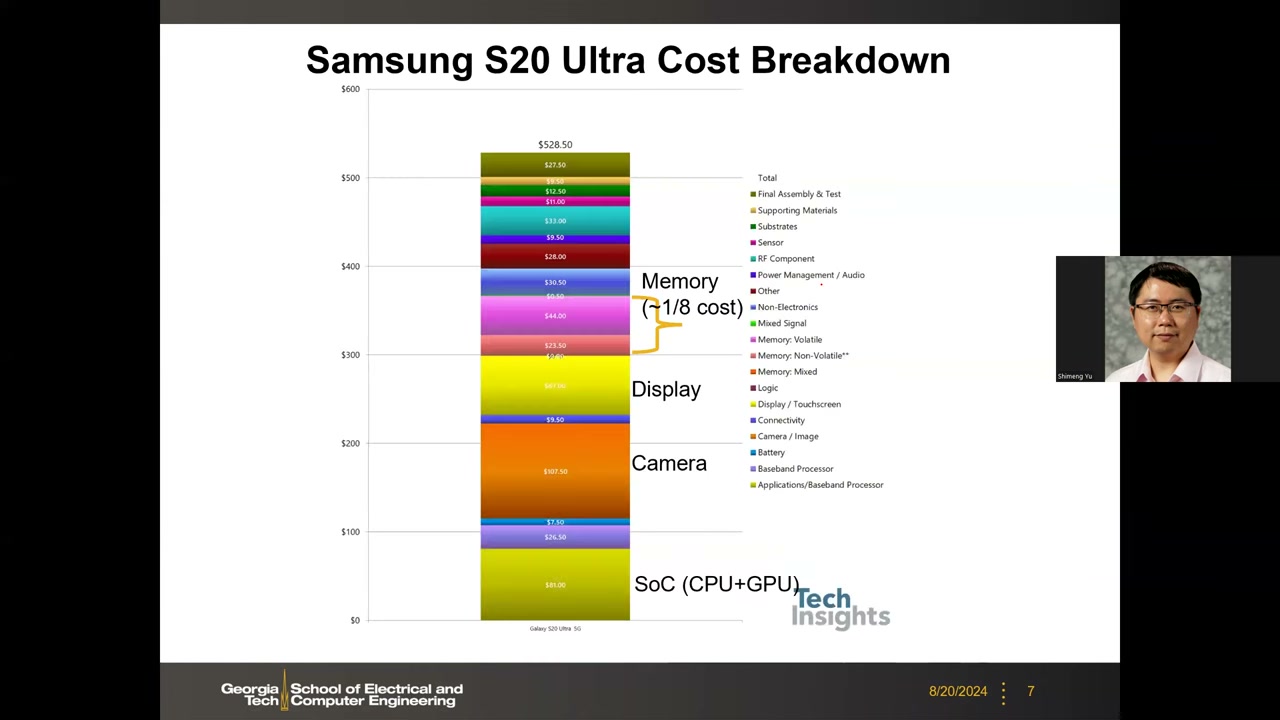

S20 Ultra 成本分解堆叠柱状图：总成本 $528.50，Memory 约占 1/8 — 图：S20 Ultra 成本分解——总成本 $528.50，Memory 约占 1/8，另有 Display、Camera、SoC 等大项。

3. 存储器层次结构（Memory Hierarchy） P1 00:08:29

存储子系统按金字塔层次组织，金字塔两侧的轴分别是 延迟（Latency） 与 容量（Capacity）：

层级	技术	典型容量	典型延迟
L1 Cache	SRAM	~100 KB	< 1 ns（与处理器同频，1 个时钟周期；3 GHz 时约 0.3 ns）
L2 Cache	SRAM	~MB	~1 ns（约 2 个周期）
L3 Cache	SRAM	~10 MB	~1.5 ns（约 4 个周期）
Last Level Cache	eDRAM 或新兴存储器	~100 MB	~10 ns
主存（Main Memory）	DRAM	~10 GB	~100 ns
Storage Class Memory	新兴存储器	~100 GB	介于 DRAM 与 NAND 之间
SSD	NAND Flash	~TB 级	~10 µs
HDD	磁记录	> 10 TB	~ms

当今处理器 99% 的 cache 都用 SRAM 实现。课堂提问：同为 6T SRAM，为何 L1/L2/L3 特性不同？答案在晶体管的 W/L（宽长比）：L1 要求高速，把晶体管尺寸放大（W/L 更大）以提供更大电流、更快充放电，因而同样面积下容量小；L3 追求大容量，用最小尺寸/最小间距的晶体管，速度变慢。每个 bit 都是相同的 6 管结构，差别不在物理距离或金属层。

基本折衷（fundamental tradeoff）：存储器越大越慢——bit 数越多，定位数据的 RC 线延迟越长。理想的"通用存储器"（像 SRAM 一样快 + 像 NAND 一样大）违背物理规律，并不存在——这正是层次结构存在的原因。

两组术语对应关系：on-chip memory = embedded memory（片上/嵌入式，与处理器核同片，如 cache）；off-chip memory = standalone memory（片外/独立芯片，如 DRAM、NAND）。金字塔上的红线为 易失（volatile）/非易失（non-volatile）分界：线上方（SRAM/eDRAM/DRAM）断电丢数据，线下方（SCM/NAND/HDD）断电保持；习惯上 volatile 称 memory、non-volatile 称 storage，本质区别是数据保持（data retention）。HDD 在消费产品中已少见，但数据中心仍用其做大容量长期归档——仍是最便宜的长期存储方式。

Memory Hierarchy 金字塔：各层技术、延迟与容量标尺 — 图：存储器层次结构金字塔——延迟与容量两个标尺、片上/片外与易失/非易失分界。

4. 晶体管数量趋势：95% 的硅都在做存储单元 P1 00:17:33

数据来源：G.H. Koh（Samsung），Symp. VLSI Technology Short Course, 2020。纵轴为每 die 晶体管数（10²–10¹²，对数轴），横轴 1971–2019，涵盖 DRAM、2D/3D NAND Flash、Apple CPU、Intel PC/Server CPU、NVIDIA GPU：

过去 50–60 年每 die 晶体管数保持指数增长（摩尔定律趋势）；图右侧标注 10X——NAND 比 CPU 高约一个数量级。
高端 CPU/GPU（含片上 SRAM，超过一半晶体管是 SRAM）每 die 约 10⁹–10¹¹ 个晶体管。
NAND Flash 每 die 已达 Tb（terabit）级，即每 die 超过 1 万亿个晶体管——芯片上数量最多的器件是存储单元。

著名论断：全球每年制造的硅，约 95% 用于做存储单元（NAND + DRAM + 片上 SRAM 占据绝大多数硅面积）。课堂问答：摩尔定律死了吗？——就"每 die 晶体管数"而言至今仍指数增长，未来或饱和，但今天还没有。

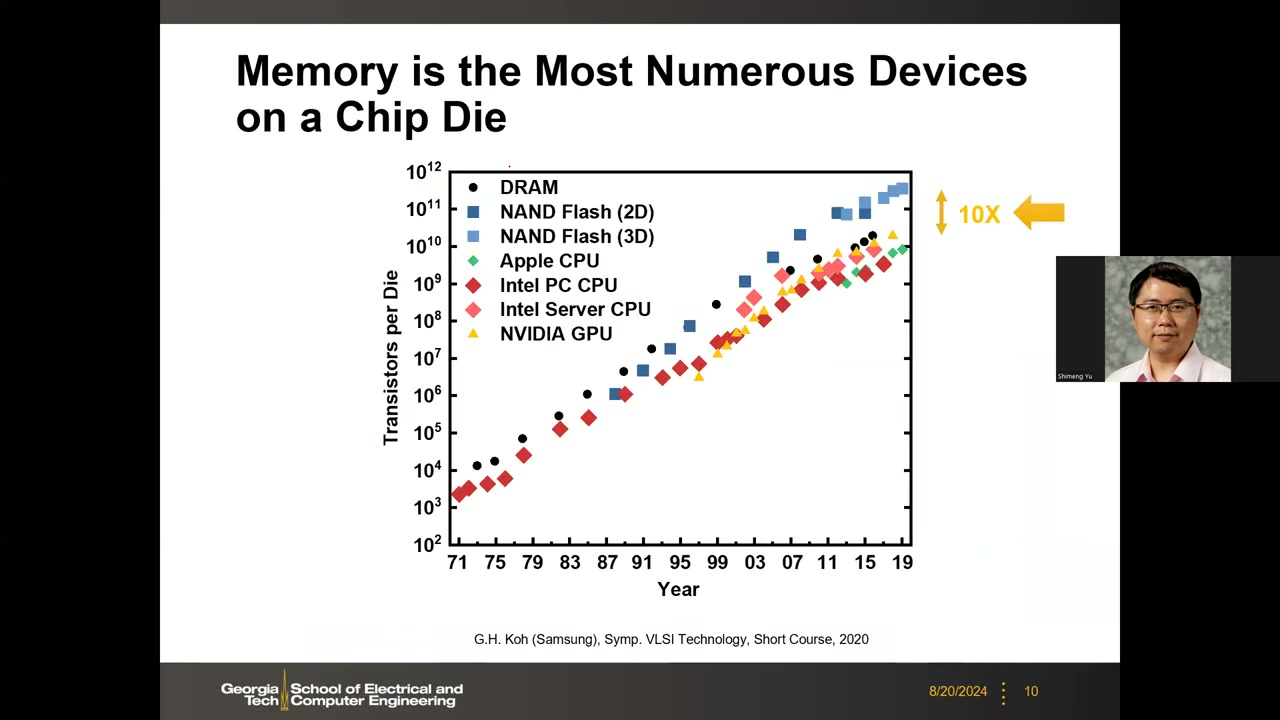

Transistors per Die 历史趋势散点图（1971–2019），NAND 相对 CPU 高约 10 倍 — 图：1971–2019 年每 die 晶体管数趋势——NAND 已达 Tb 级，比 CPU 高约一个数量级（10X）。

5. 大数据、内存墙与能耗瓶颈 P1 00:21:15

引自 Stanford CS 教授 David Cheriton：21 世纪工作负载的特点是海量松散结构化数据（large amounts of loosely-structured data）——流媒体视频/音频、自然语言、实时传感器、上下文环境；手机拍照摄像、车载/监控摄像头持续产生数据，再加上 ChatGPT 类自然语言查询。结论：Big Data means Big Memory——既要容量（capacity）存数据，也要带宽（bandwidth）访问数据。

Memory Wall：CPU—主存性能差距 P1 00:22:34

内存墙（Memory Wall）最早指 von Neumann 架构瓶颈。Hennessy 等教材《Computer Architecture: A Quantitative Approach》中的经典图显示：1980–2010 年间处理器与 DRAM 的归一化性能（带宽）差距持续拉大——处理器受益于工艺微缩与多核越算越快，瓶颈在到 DRAM 的 IO 带宽。GPU 趋势图（Peak FLOPs vs Memory Bandwidth，数据源 Gholami et al. "AI and Memory Wall"）同样表明：从 Pentium II Xeon 到 H100，算力增长远快于显存带宽（GDDR3→GDDR5→HBM→HBM2E/HBM3），缺口越来越大。这正是学术界研究存内计算（in-memory computing）/近存处理（near-memory processing）的动机：不再在处理器与 DRAM 之间来回搬数据，而是在 DRAM（甚至 NAND）附近或内部做处理。

课堂问答补充：互连是瓶颈——DDR 类 DRAM 经引脚插在主板上、通过真实数据总线传输，RC 与布线损耗大，接口电路高速传输非常耗电；数据一旦跨芯片（板级 cm～十 cm 量级）就很低效，而片内互连只有 mm～十 mm 量级。

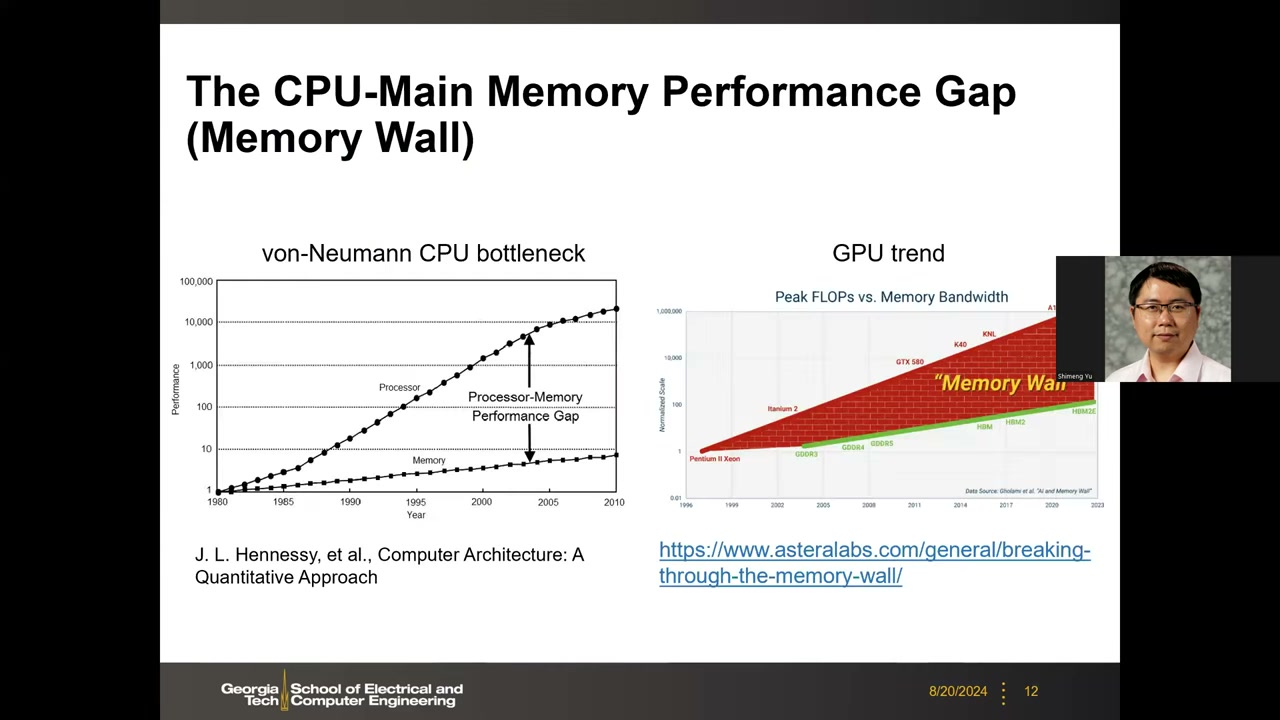

Memory Wall 双图：von Neumann CPU 瓶颈与 GPU Peak FLOPs vs Memory Bandwidth — 图：内存墙——CPU 与主存的性能差距（左），GPU 算力与显存带宽增长失衡（右）。

能耗视角：能量花在数据搬移上 P1 00:25:42

数据来源：S. Mitra（Stanford）；测量平台为 2 个 CPU（每 CPU 8 核）+ 128 GB DRAM，用 Intel 性能计数器监测。运行真实大数据负载的能耗分解：基因测序（Genomics）95% 能耗在 Memory、仅 5% 在 Compute；自然语言处理（NLP）82% 在 Memory、18% 在 Compute。

关键澄清：能耗大头不是 DRAM 单元的读操作本身，而是把数据从 DRAM 经 IO/数据总线搬到处理器的数据传输过程。存储器已成为整个系统在吞吐、带宽与能耗三方面的瓶颈。

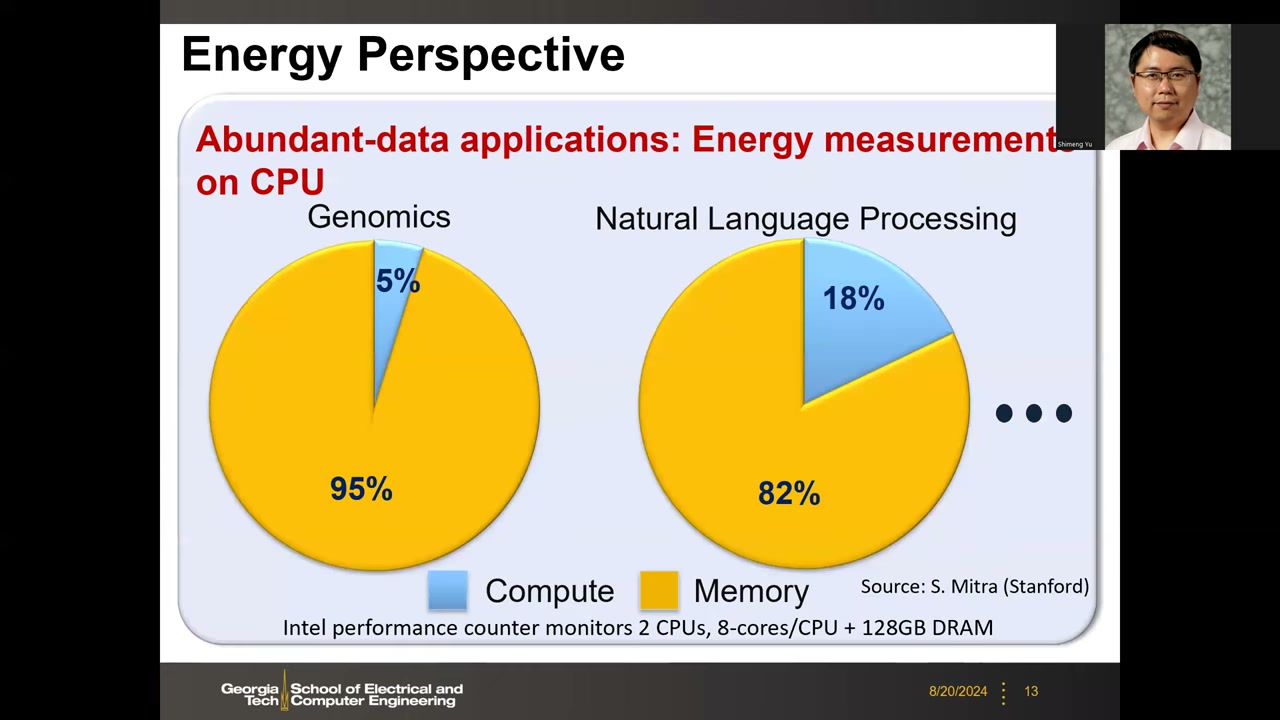

能耗饼图：Genomics 95% / NLP 82% 的能耗在 Memory — 图：真实大数据负载能耗分解——Genomics 95%、NLP 82% 的能量消耗在存储侧。

6. 训练大语言模型的内存带宽需求 P1 00:27:15

图为 Dense LLM Theoretical Bandwidth Requirements（FP8 量化；来源 SemiAnalysis "GPT-4 architecture & infrastructure"）：横轴模型规模 65B→50,000B 参数，纵轴所需内存带宽（1,000–10,000,000 GB/s，对数轴）。

GPT-4 约 1T（一万亿）参数，对应所需带宽约 100,000 GB/s 量级；而当时能买到的最强 GPU 是 NVIDIA H100（B100 已发布未发货），单卡带宽远低于需求——即使 8×H100 集群仍达不到 1T 参数模型的需求线（图中虚线自下而上：A100、H100、8×H100、256×H100）。
因此跑 LLM 极其昂贵：需要成千上万张 H100，单卡价格高昂（教授估计数十万美元级），8 卡即数百万美元，集群投资可达数千万至上亿美元——根源是带宽跟不上工作负载。

幻灯片原话："LLM is a Memory-bounded application!"——模型太大，必须装进 GPU 的 DRAM 并以极高速度读入，带宽成为瓶颈。带宽不足的直接后果是响应延迟（query 发出后等很久，而许多场景要求实时响应）。

课堂问答：8×H100 不是同一封装，而是机架级真实系统（8 块板）；DRAM 刷新（refresh）功耗约占 DRAM 总功耗的 10%–20%（依技术而定）。

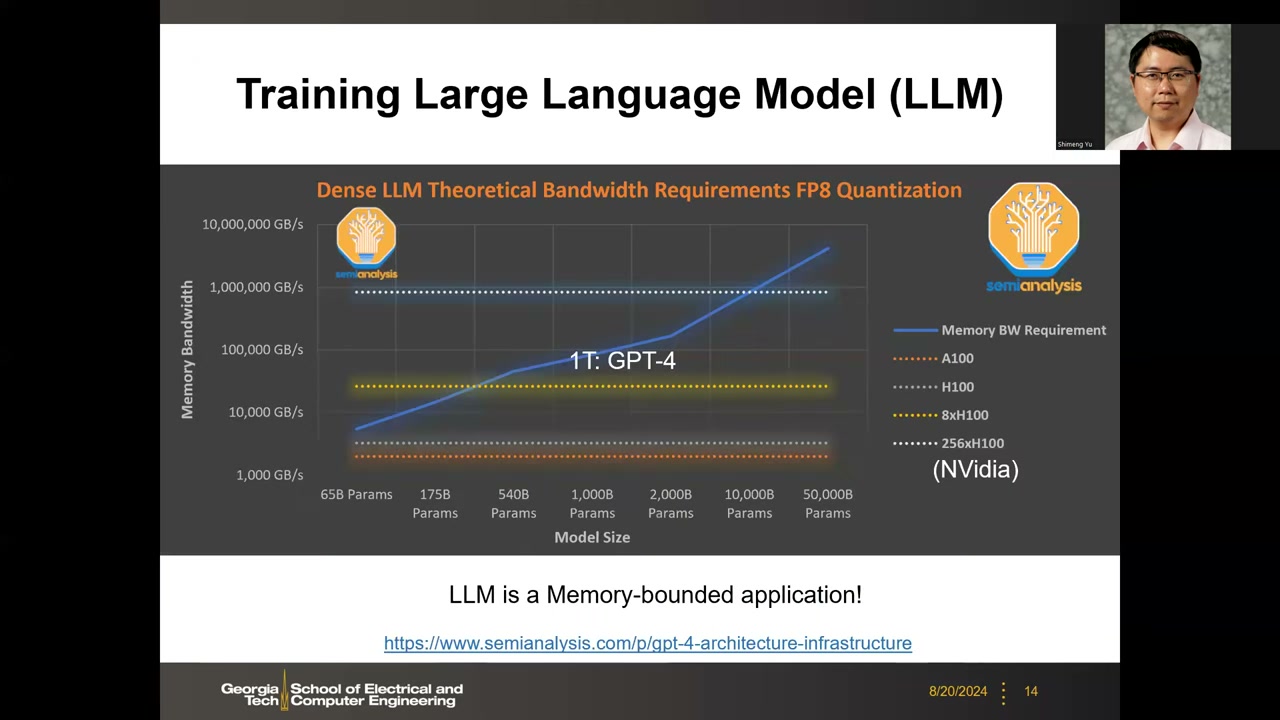

LLM 带宽需求图：GPT-4 约 1T 参数对应带宽需求与 A100/H100/8×H100 供给线对比 — 图：Dense LLM 理论带宽需求 vs 模型规模——GPT-4（~1T 参数）需求远超 8×H100 的供给能力。

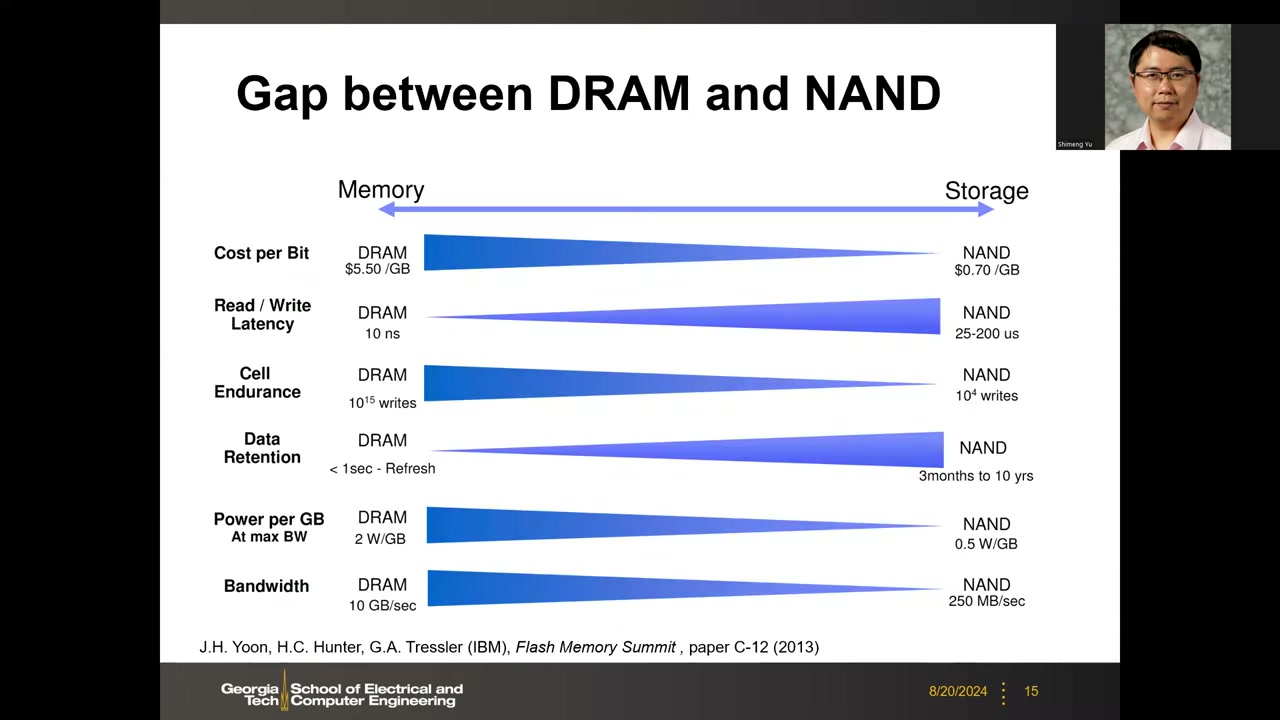

7. DRAM 与 NAND 的规格差距与新兴存储器的机会 P1 00:32:43

来源：J.H. Yoon, H.C. Hunter, G.A. Tressler（IBM），Flash Memory Summit, paper C-12, 2013。Memory（DRAM）与 Storage（NAND）的六维对比：

指标	DRAM	NAND
每 bit 成本（Cost per Bit）	$5.50 /GB	$0.70 /GB
读/写延迟	10 ns	25–200 µs
单元耐久性（Endurance）	10¹⁵ 次写	10⁴ 次写
数据保持（Retention）	< 1 s（需刷新）	3 个月–10 年
满带宽功耗（Power per GB）	2 W/GB	0.5 W/GB
带宽（Bandwidth）	10 GB/s	250 MB/s

讲者强调：这是 2013 年数据，但相对比例至今仍然成立——DRAM 每 bit 成本仍约为 NAND 的 ~10 倍（绝对值已降，如 1GB DRAM 从 ~$5 降到 ~$1）；速度差距也基本未变（DRAM ~10 ns 读、NAND ~100 µs 量级）。DRAM 与 NAND 延迟差 3–4 个数量级，这个"缺口"正是新兴存储技术可以切入的机会。

DRAM vs NAND 六维规格对比楔形图（成本、延迟、耐久、保持、功耗、带宽） — 图：DRAM 与 NAND 之间的规格差距——六个维度的完整数值。

新兴存储器与 3D XPoint 的教训 P1 00:35:04

存储层次中出现了"空白地带"（white space）：速度/容量缺口——许多应用需要大量 GB 且最好非易失。核心问题（幻灯片原话）："Which memory for which application?"（哪种存储器适合哪种应用？）新兴存储器研究已 15+ 年（教授入行至今），至今仍被称为 "emerging"——尚未大规模量产商用。根本原因：主流 NAND 与 DRAM 仍在持续微缩（3D NAND、3D DRAM 提高密度），新兴存储器始终难以抢占大市场；但 3D 化只提升密度、不提升速度——所以人们寄望于 Storage Class Memory（SCM，存储级内存） 填补缺口。

3D XPoint 的教训：Intel/Micron 的相变存储器（PCM）产品 3D XPoint 约 2015 年上市、2021–2022 年停产。从规格上它确实落在 DRAM 与 NAND 之间的缺口里——项目失败不是技术原因而是商业原因：找不到足够客户，客户习惯于现有 3D NAND/DRAM 生态，新技术进入市场困难。近期例子：Micron 的 32 Gb FeRAM 原型芯片——技术可行，同样面临商业化难题。

机会图（Access Time vs Integration Density）：黄色 Volatile "Memory" 圈（SRAM、eDRAM/MRAM/FeFET、DRAM/3D DRAM，access time ~10⁻¹⁰–10⁻⁸ s，密度 ~10⁷–10⁹ b/mm²）；绿色 Non-volatile "Storage" 圈（NAND/3D NAND、HDD，access time ~10⁻⁴–10⁻² s，密度 ~10⁹–10¹⁰ b/mm²）；中间蓝色椭圆即 Storage-Class Memory（3D XPoint 式 PCM、RRAM 或 FeRAM）。顶轴 Endurance 从 10¹⁶（SRAM 侧）到 10³（HDD/NAND 侧）。幻灯片备注的密度参考值：SRAM 10–50 Mb/mm²、DRAM 100–300 Mb/mm²、SCM 500 Mb–2 Gb/mm²、NAND 3–10 Gb/mm²。

关于 endurance 的课堂问答：NAND 耐久性有限（10⁴ 次）但够用，因为存储类访问不频繁（拍照频率分钟级），按产品 3–10 年寿命估算所需写入次数即可；而 SCM 若用作内存，对 endurance 的要求高得多——这是其挑战之一。

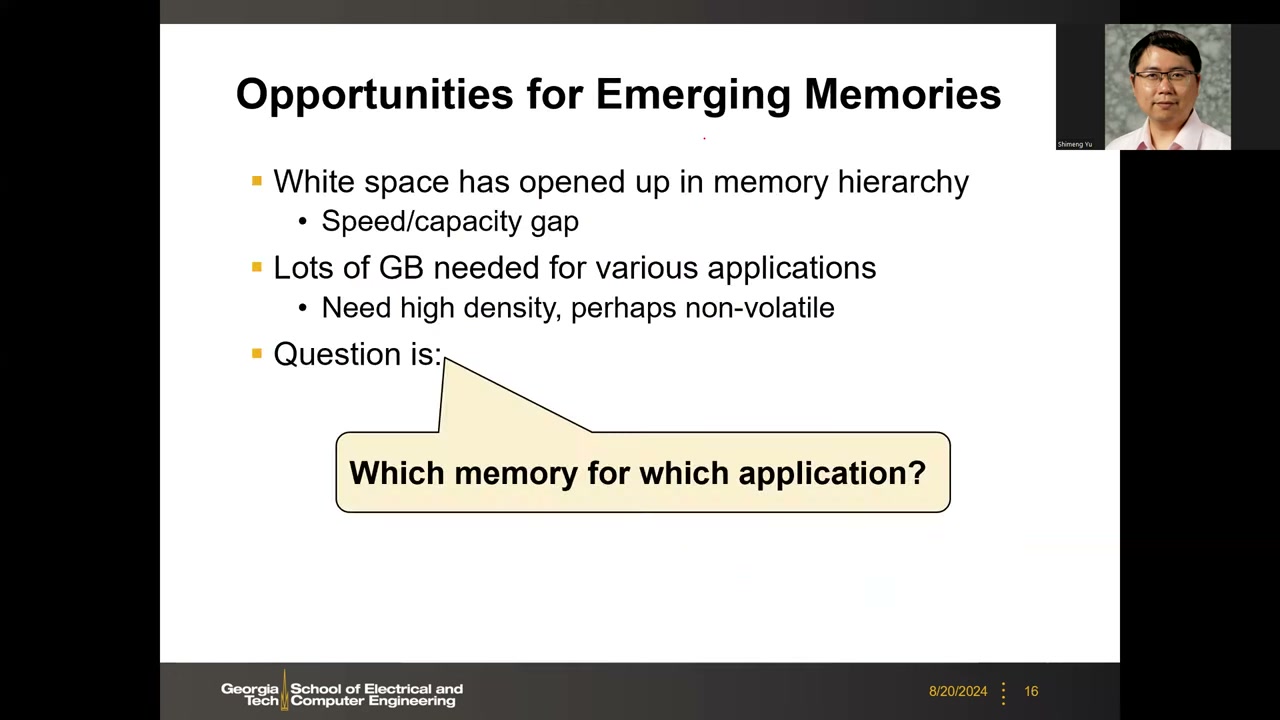

Opportunities for Emerging Memories：white space 与 Which memory for which application? — 图：新兴存储器的机会——层次结构中的"空白地带"。

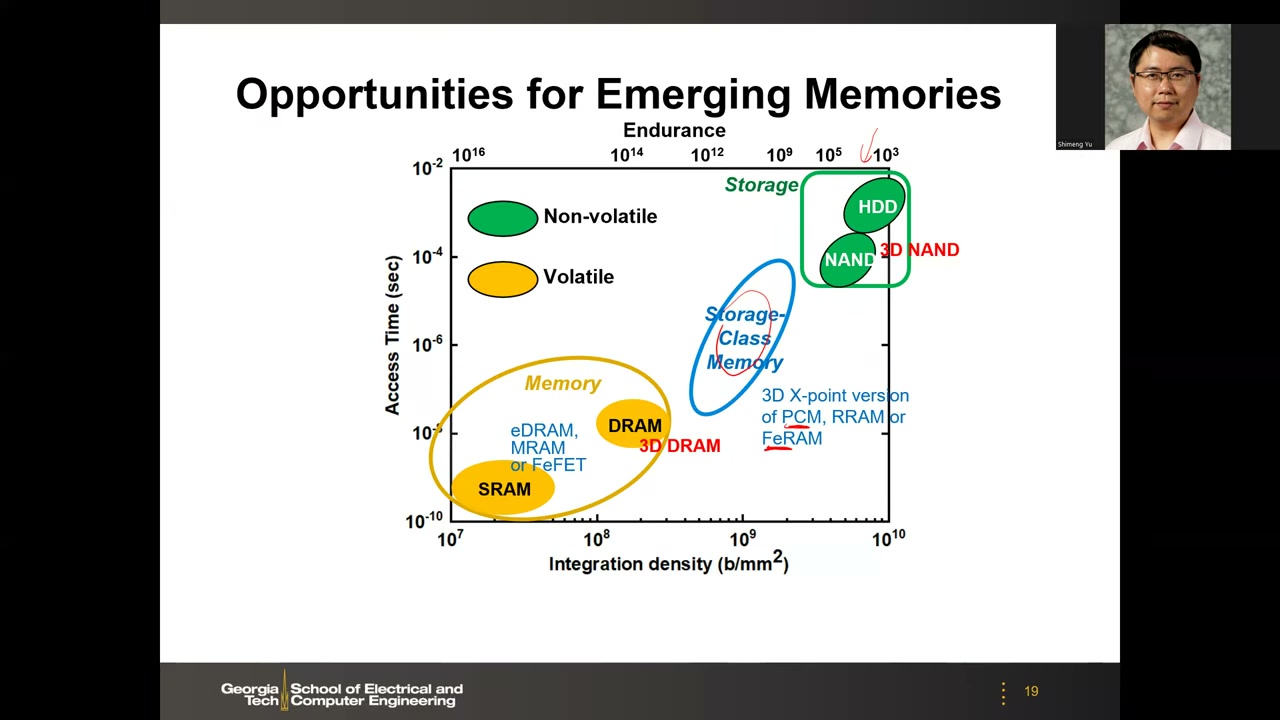

Access Time vs Integration Density 机会图：Memory / SCM / Storage 三大区域与 Endurance 顶轴 — 图：访问时间 vs 集成密度——SCM 位于 Memory 与 Storage 两大区域之间的蓝色椭圆。

8. 通用存储阵列架构 P1 00:40:24

（此处课堂投影仪故障重启，教授切到 PowerPoint 窗口继续讲解"Generic Memory Array Architecture"一页，无独立干净截图。）无论 SRAM、DRAM 还是 Flash，二维空间中存储器都组织为阵列架构——这是贯穿全课程所有存储技术的通用模型：

组成：行译码器（Row Decoder）、列译码器（Column Decoder）、列选通（Column Mux）；行地址 M bits、列地址 N bits。
译码后得到 2^M 行，每行称字线（Word Line, WL）；每列称位线（Bit Line, BL）；WL 与 BL 的交点即一个存储单元（memory cell）。
阵列总位数 = K × 2^M × 2^N。K 的含义：列译码不是逐条 BL 译码，而是以 K bit 为一组（典型 K=8，即一个 byte）整组选出——每次列译码同时取出 8 条列上的 8 bit。
数据通路：写驱动（Write Driver）把数据写入，灵敏放大器（Sense Amplifier）把数据读出，再送到 IO。

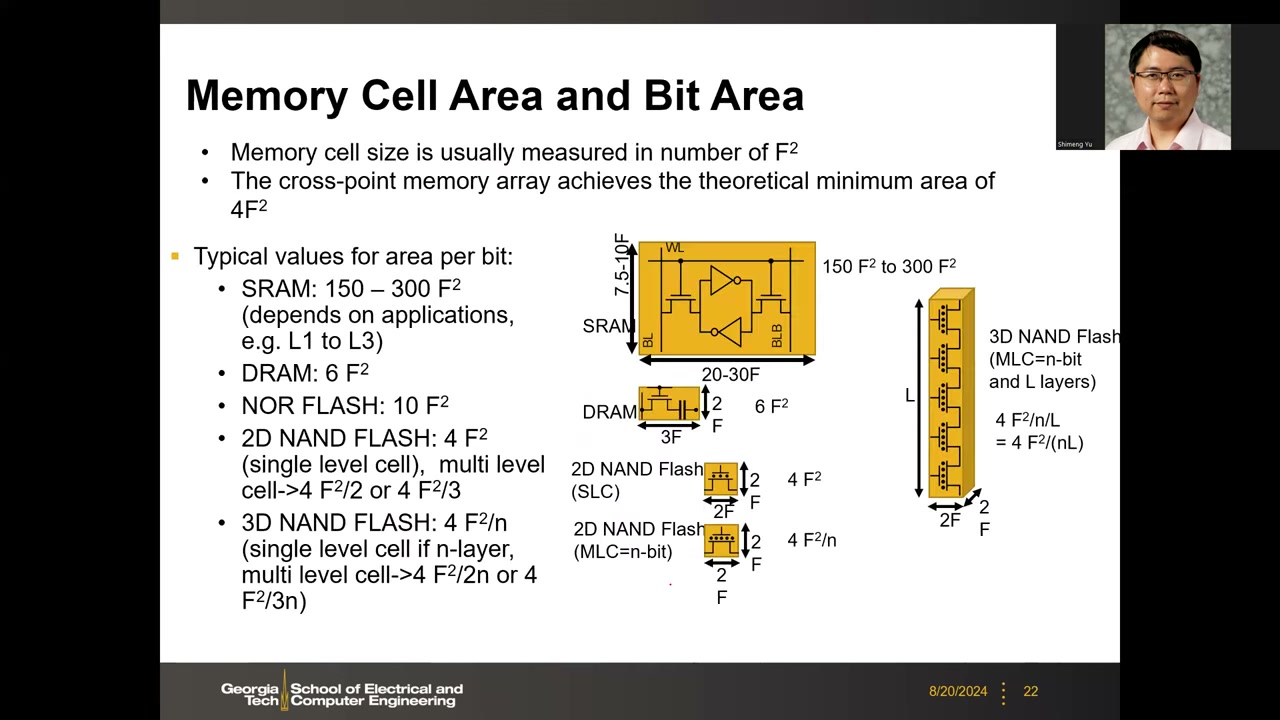

9. 存储单元面积与位面积（F² 度量） P1 00:42:55

（教授提示：本页是作业/考试考点。）单元面积惯用 F² 度量，F = feature size（特征尺寸），即给定工艺节点下光刻可分辨的理论最小尺寸（最小半间距）。

二维平面上单元面积的理论极小值是 4F²（cross-point 交叉点阵列）：单元位于一条 WL（宽 F）与一条 BL（宽 F）的交点，但相邻线间还需 F 的间隔做隔离，故每单元实际占 2F × 2F = 4F²。

技术	单元面积	说明
SRAM（6T）	150–300 F²	取决于应用层级：L1 用大管子 ~300F²，L3 用最小尺寸 ~150F²；版图约 7.5–10F × 20–30F
DRAM（1T1C）	6 F²	2F × 3F
NOR Flash	~10 F²	后续课程再讲
2D NAND Flash（SLC）	4 F²	达到二维理论极限（2F × 2F）
2D NAND Flash（MLC，n bit/cell）	4 F²/n	2 bit/cell → 4F²/2；3 bit/cell → 4F²/3
3D NAND Flash（L 层，n bit/cell）	4 F²/(nL)	SLC 为 4F²/L

MLC（多值单元）：SRAM/DRAM 是二值存储（一个单元只存 0 或 1），而 Flash 一个单元可存多 bit（如 00/01/10/11 = 2 bit），等效位面积按 bit 数除。3D NAND：把 2D NAND 的晶体管串（string）旋转 90°，沿垂直方向堆叠 L 层晶体管；硅衬底上的占地仍是 2F×2F，投影到二维后每 bit 等效面积除以 L。目前最新产品 L 已超过 300 层——这就是 NAND 每 bit 硅面积极小、价格极便宜的原因。课堂问答：3D NAND 良率——量产产品良率需达 99.x%，业界已解决，不是大问题。

单元面积汇总页：SRAM/DRAM/NOR/2D NAND/3D NAND 全部面积公式与版图示意 — 图：各类存储器单元面积与位面积——4F²、6F²、4F²/(nL) 等核心公式（考点）。

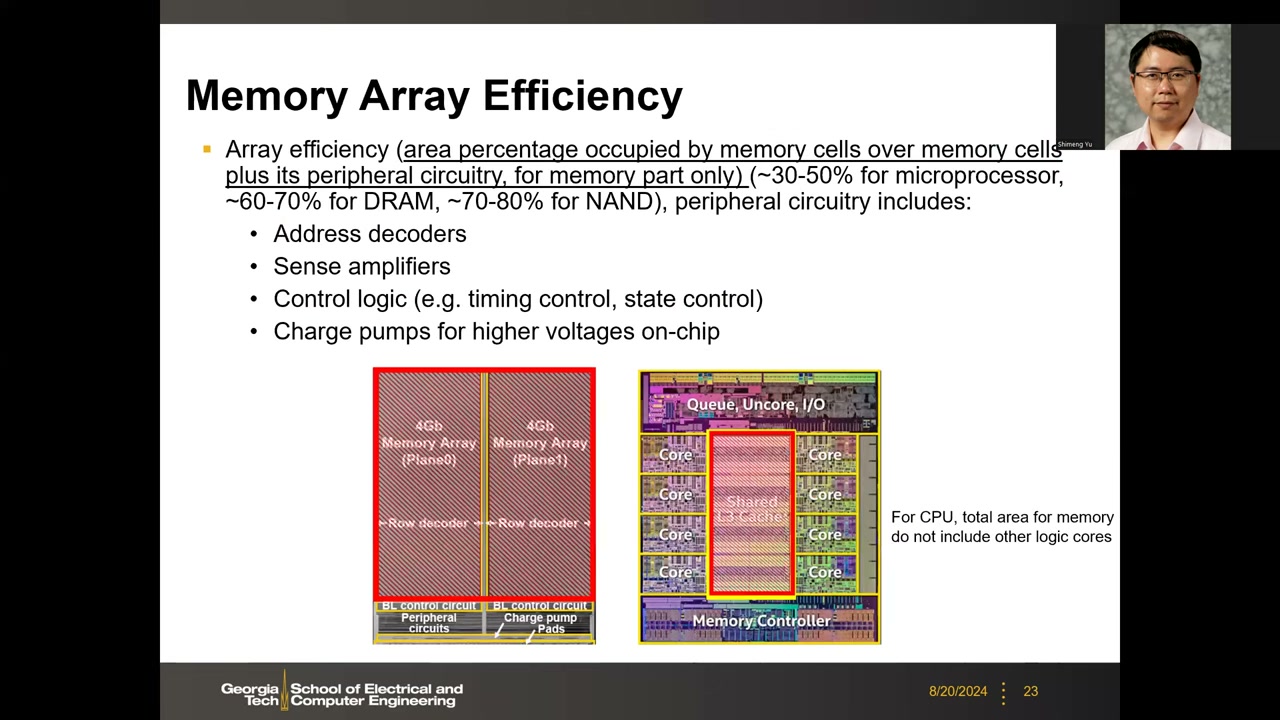

10. 存储阵列效率（Array Efficiency） P1 00:50:08

定义：阵列效率 = 存储单元占用面积 ÷（存储单元 + 其外围电路）面积的百分比，且只统计存储部分（memory part only）。它是衡量存储芯片/宏设计好坏的指标——设计目标是最大化阵列效率：硅面积应尽量花在真正存数据的单元上，外围电路只是辅助读写，理想情况下越少越好。

芯片类型	典型阵列效率
微处理器（cache，SRAM）	~30–50%
DRAM	~60–70%
NAND	~70–80%

外围电路（peripheral circuitry）包括：地址译码器（address decoders）、灵敏放大器（sense amplifiers）、控制逻辑（时序控制、状态控制）、片上高压产生用的电荷泵（charge pumps）。幻灯片示例：2D NAND 芯片版图（两个 4Gb Memory Array Plane0/Plane1，中间 Row Decoder，底部 BL 控制电路、外围电路、电荷泵、Pads），以及 8 核 CPU die photo（共享 L3 cache 区域）。

对 CPU 的重要澄清：计算 cache 的阵列效率时，分母只取该 cache 层级（如 L3）的面积，不包含其他逻辑核——谈处理器的 30–50% 时必须指明是哪一级 cache（教授手写批注 "specify which cache level"），再看该层级内 SRAM 单元占比。处理器的 cache 阵列效率天然低于独立存储芯片。

Array Efficiency 定义页：定义、各类典型百分比、外围电路四要素、NAND 版图与 CPU die photo — 图：阵列效率定义与典型值——NAND 70–80%、DRAM 60–70%、CPU cache 30–50%。

Part 1 因投影仪故障未讲完，芯片实例从 Part 2 开始（Part 2 开头先回顾了本页 P2 00:00:00）。以下各节用真实硅片数据（Intel / IBM / AMD / Nvidia / SK Hynix / NAND 芯片）逐一验证阵列效率概念，并展望 SRAM/DRAM/NAND 各自进入的 3D 时代。

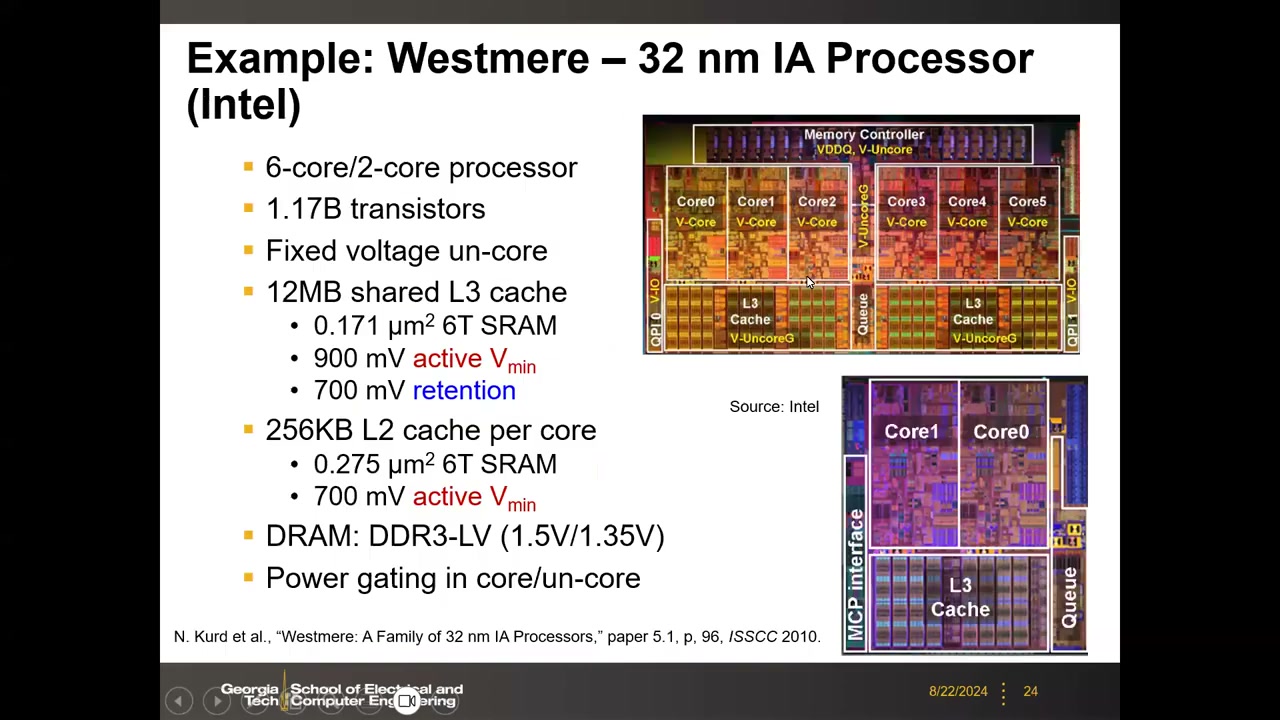

11. 案例 1：Intel Westmere 与 L3 阵列效率计算 P2 00:00:31

来源：N. Kurd et al., "Westmere: A Family of 32 nm IA Processors," ISSCC 2010, paper 5.1。2010 年发布，有 6 核与 2 核两个版本，6 核版含 1.17B（11.7 亿）晶体管：

12 MB 共享 L3 cache：采用 0.171 µm² 的 6T SRAM 单元；工作电压双模式——active V_min = 900 mV，retention（待机保持）= 700 mV。
每核 256 KB L2 cache：采用更大的 0.275 µm² 6T SRAM 单元，active V_min = 700 mV。
这正是上面讲过的权衡：越靠近核心（L2）用更大单元换速度，L3 容量优先用更小单元提高密度。
其它：DRAM 接口 DDR3-LV（1.5 V/1.35 V）；core/un-core 支持电源门控（power gating），un-core 固定电压。die photo 上可见 6 个 Core、共享 L3 Cache、Memory Controller、Queue、QPI 接口等区域。

Intel Westmere 32nm 处理器参数与 die photo：0.171/0.275 µm² 6T SRAM、V_min 数据 — 图：Intel Westmere 32 nm 处理器——L3/L2 SRAM 单元面积与工作电压参数。

数据表与"信封背面"计算 P2 00:02:15

处理器	工艺	核数	L3	Die 面积	晶体管数	核电压范围	TDP
Nehalem-4Core	45 nm	4	8 MB	262 mm²	731 M	0.75–1.25 V	60–130 W
Westmere-6Core	32 nm	6	12 MB	240 mm²	1.17 B	0.72–1.20 V	60–130 W
Westmere-2Core	32 nm	2	4 MB	78 mm²	384 M	0.72–1.20 V	10–50 W

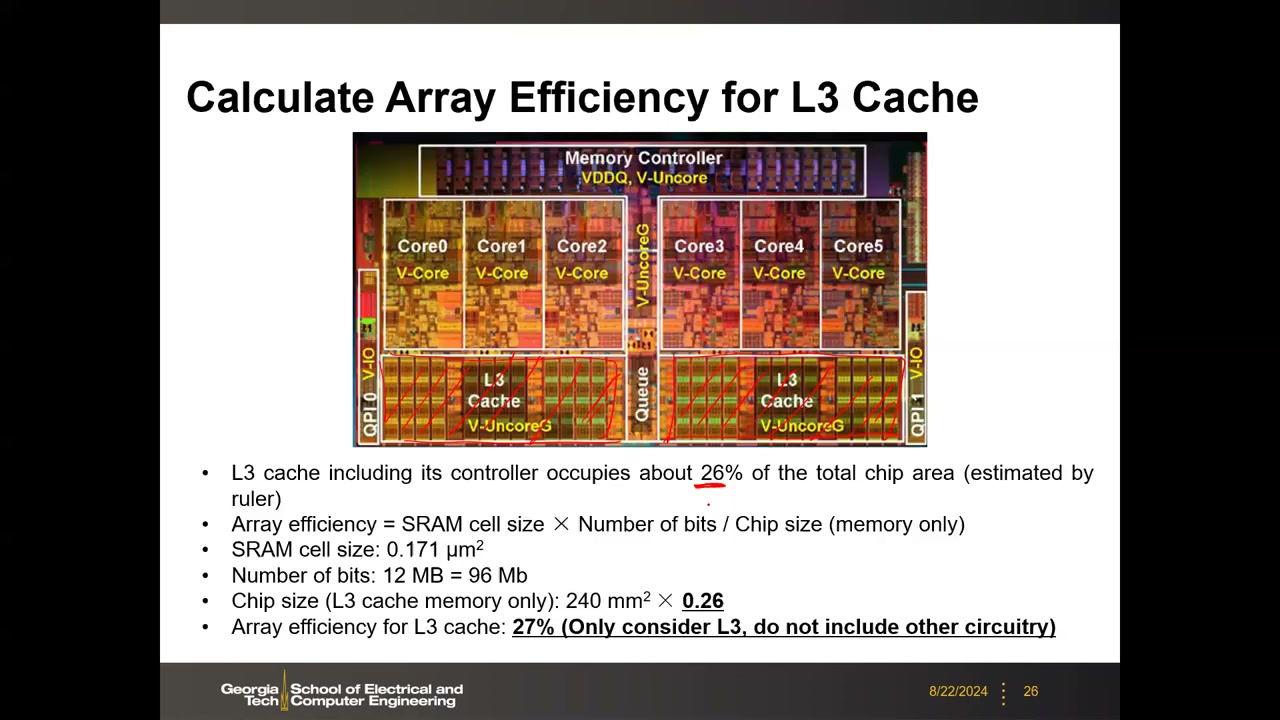

L3 cache 阵列效率的"信封背面"计算步骤：

从 die photo 用尺子估测：L3 cache（含其控制器）约占总芯片面积 26%；
公式：阵列效率 = SRAM 单元面积 × 比特数 ÷ 芯片面积（只算 memory 部分）；
代入：SRAM 单元 0.171 µm²；比特数 12 MB = 96 Mb；L3 区域面积 = 240 mm² × 0.26；
结果：0.171 µm² × 96 M ÷ (240 mm² × 0.26) ≈ 27%（只考虑 L3，不含其它电路）。

结论：SRAM 阵列效率处于低端（~27–30%），而 DRAM 可达 60% 甚至 80%——因为 SRAM 的外围（高速读写电路）开销大。

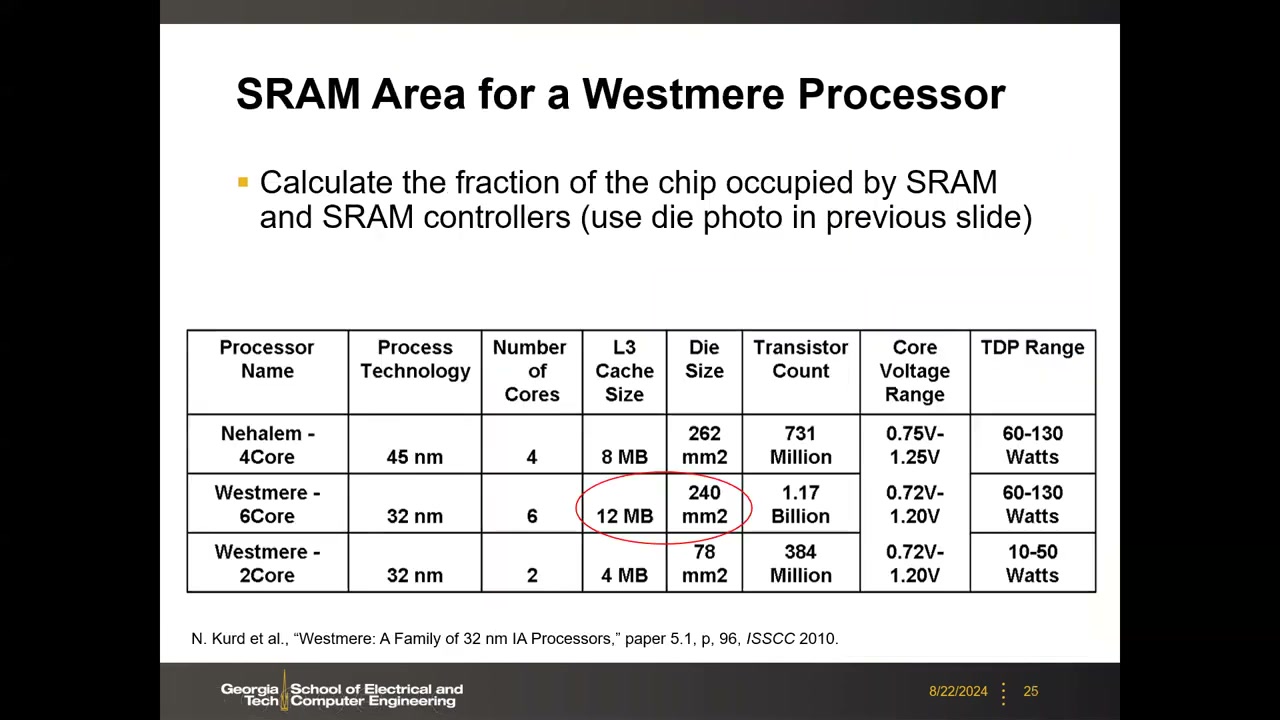

Westmere 三款处理器数据表（L3/面积/晶体管/电压/TDP），圈出 12MB 与 240mm² — 图：Nehalem 与 Westmere 6 核/2 核数据表（圈出 12 MB / 240 mm²）。

L3 阵列效率完整计算步骤页：26% 面积占比与约 27% 阵列效率结果 — 图：L3 cache 阵列效率的完整计算——26% 面积占比 → 约 27% 阵列效率。

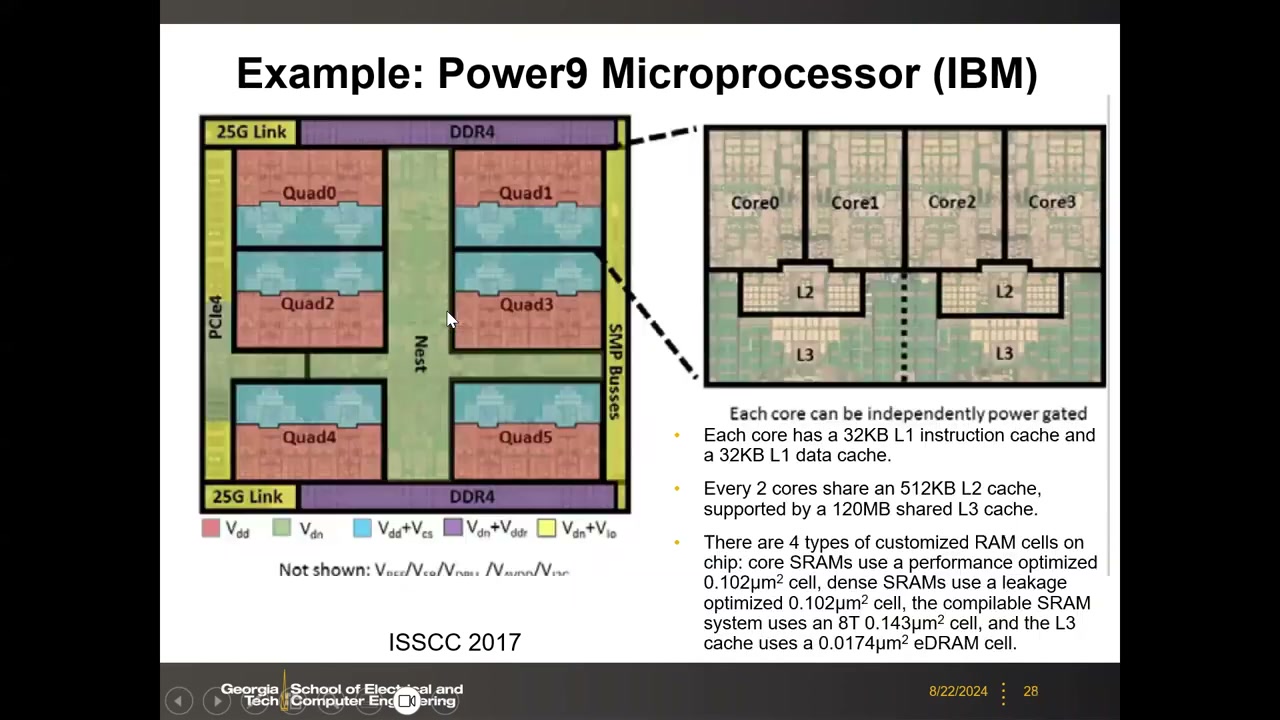

12. 案例 2：IBM Power9——用 eDRAM 做 L3 P2 00:05:30

ISSCC 2017 发表；24 核 scale-out 处理器，GlobalFoundries 14 nm SOI FinFET 工艺（IBM 与 GF 合作），8.0B 晶体管，die 695 mm²，17 层铜互连，时钟 4 GHz。面向高性能计算：DOE 与 Oak Ridge / Lawrence Livermore 国家实验室的 Summit 和 Sierra 超级计算机即基于 Power9 + Nvidia Volta GPU。系统接口：4×DDR4 端口（1866–2667 MT/s）、SMP 接口 256 GB/s、48 lane PCIe G4（192 GB/s）、25G link（100–150 GB/s）连接加速器。

缓存层级：每 die 有 6 个 Quad，每 Quad 4 核；每核 32 KB L1 指令 cache + 32 KB L1 数据 cache；每 2 核共享 512 KB L2；全片共享 120 MB L3。每核可独立电源门控。

关键特色：L3 不是 SRAM，而是 eDRAM（嵌入式 DRAM，1T1C 结构）——IBM/GF 特有工艺。同一技术节点下 1T1C 远小于 6T SRAM。片上共 4 种定制 RAM 单元：核心 SRAM 用性能优化的 0.102 µm² 单元、密集 SRAM 用漏电优化的 0.102 µm² 单元、可编译 SRAM 用 8T 0.143 µm² 单元、L3 用 0.0174 µm² eDRAM 单元（比密集 SRAM 小 5 倍以上）——因此才能塞下 120 MB L3。eDRAM 细节将在 DRAM 章节展开。

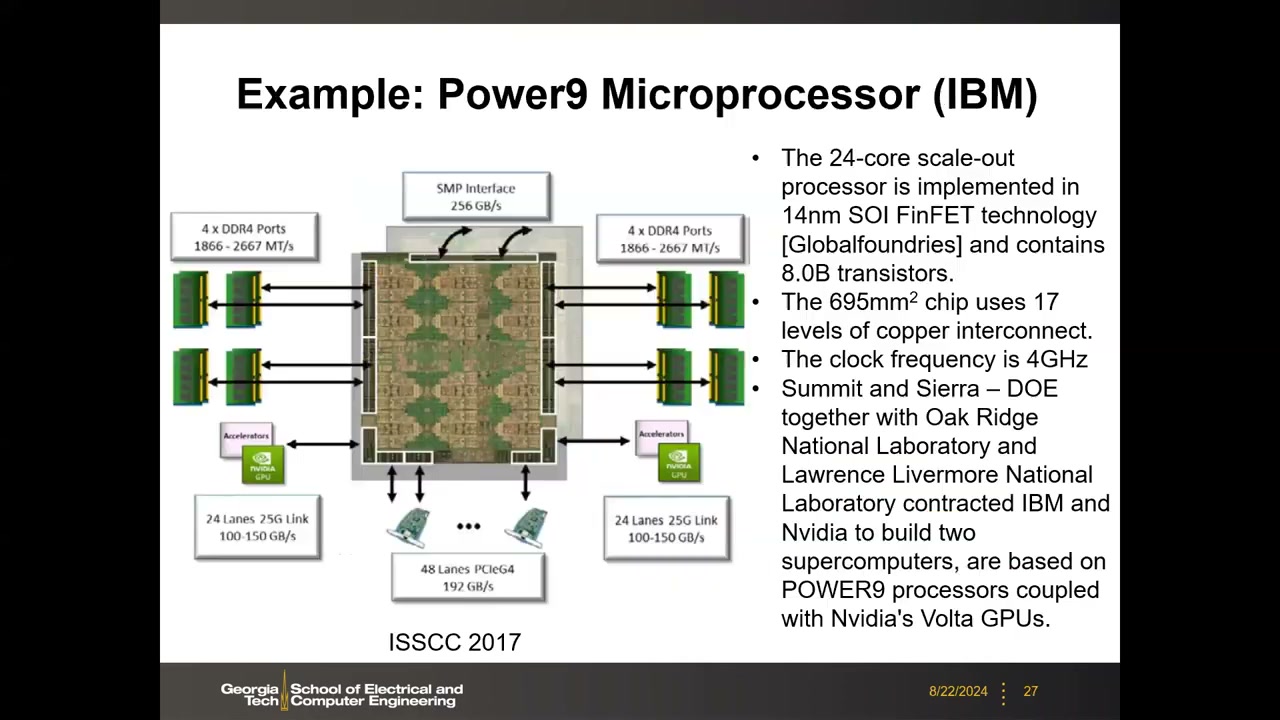

IBM Power9 总览：14nm SOI FinFET、8.0B 晶体管、695mm²、Summit/Sierra 超算背景 — 图：IBM Power9 总览——系统框图与工艺/晶体管/频率参数。

Power9 die 布局（6 个 Quad）与 4 种 RAM 单元尺寸，L3 用 0.0174 µm² eDRAM — 图：Power9 die 布局与缓存层级——4 种定制 RAM 单元，L3 采用 0.0174 µm² eDRAM。

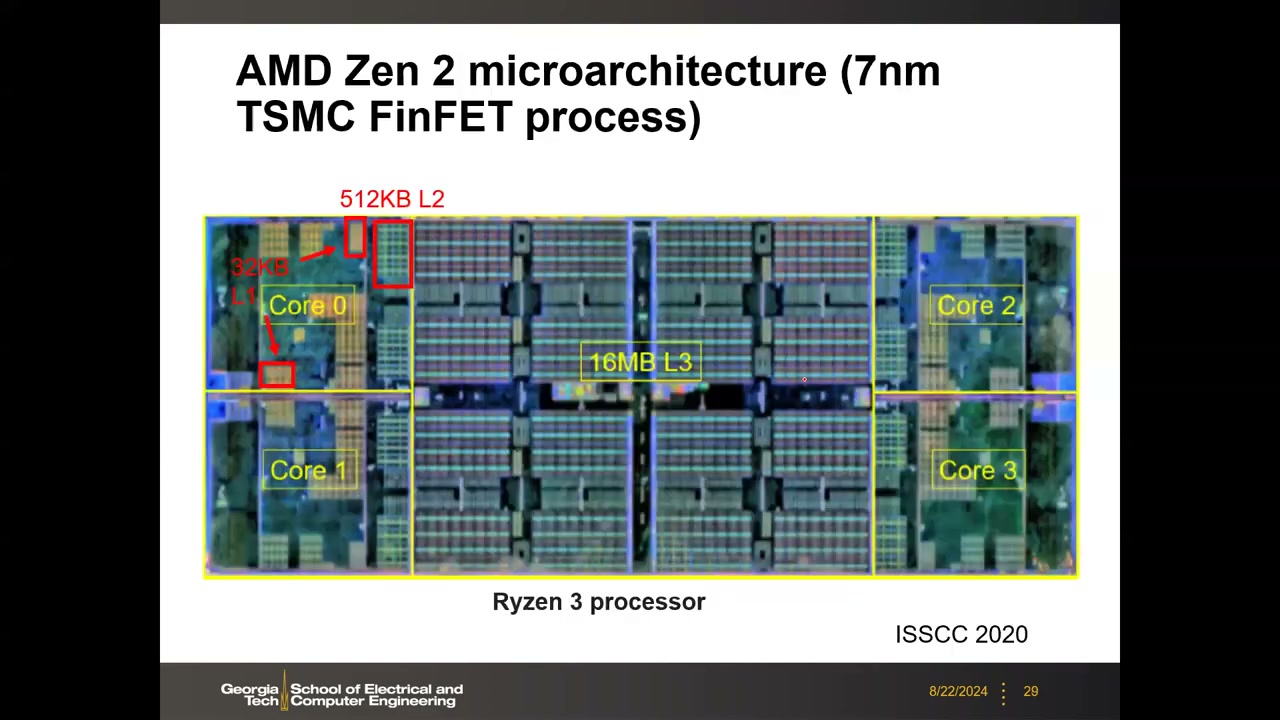

13. 案例 3：AMD Zen 2 版图与 Zen→Zen 2 设计规则 P2 00:09:01

TSMC 7 nm FinFET 工艺，ISSCC 2020 披露；用于商用 Ryzen 3 处理器。一个 CCX 的 die photo：4 核（Core 0–3），每核 32 KB L1（指令/数据分离）+ 512 KB L2；中央为 4 核共享的 16 MB L3。

L3 细看：分成 4 个 4 MB slice；每个 slice 内除数据阵列（L3 Data）外还有 L3 Tags、CTL（控制）等外围逻辑；L2 也分 L2 Data / L2 Tags / L2 Status；版图上还有 LDO（低压差稳压器）。
核内放大图：L1 I-Cache 与 Data Cache 分离，周围是 Decode、uCode、Scheduler、ALU、Load/Store、Floating Point、Branch Prediction 等逻辑，旁边即 L2 Cache——直观展示 cache 占核面积的比例。

观察结论：仅 L3 cache 就占整个处理器 die 面积 50% 以上——处理器的大部分硅面积被 SRAM 占据。

AMD Zen 2 (Ryzen 3) die photo：4 核 + 中央 16MB L3 + 每核 512KB L2 标注 — 图：AMD Zen 2 整体 die photo——4 核环绕中央 16 MB 共享 L3。

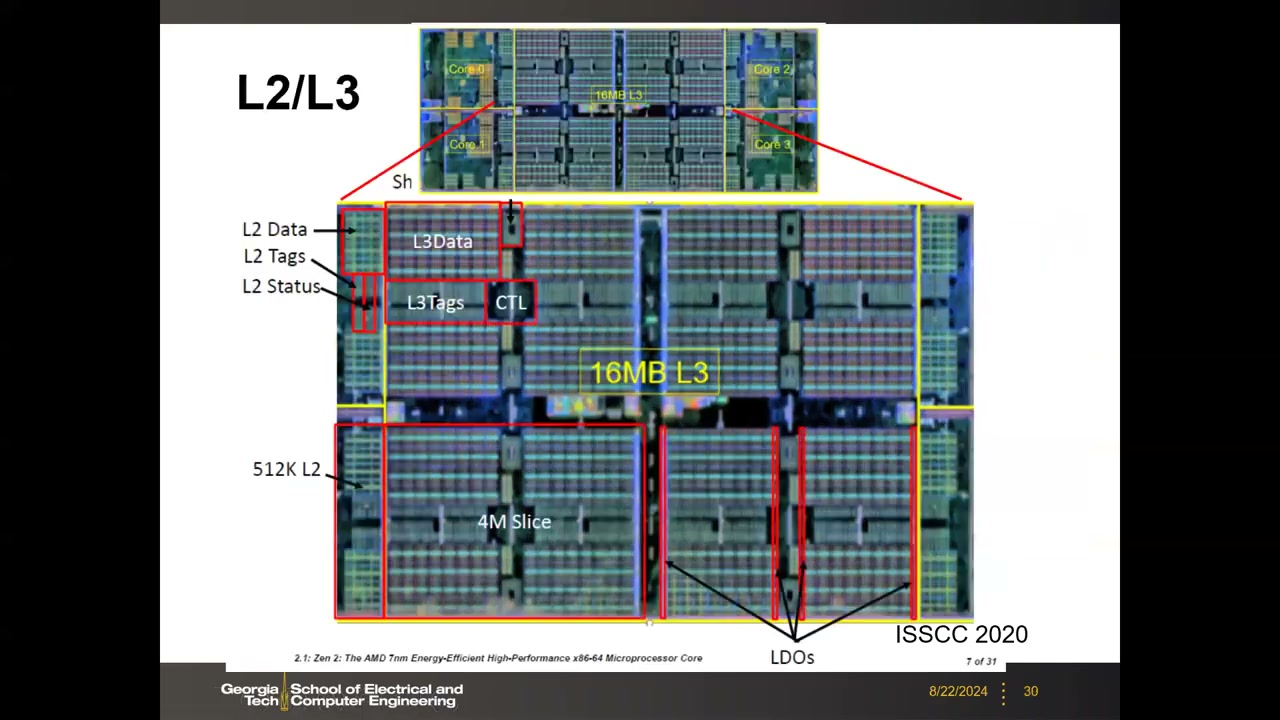

Zen 2 L2/L3 放大版图：4M Slice、L3 Data/Tags/CTL、LDO 标注 — 图：Zen 2 的 L2/L3 放大版图——4 MB slice 内的数据阵列与 Tags/控制等外围逻辑。

Zen vs Zen 2 技术参数对比 P2 00:10:46

项目	Zen	Zen 2
工艺	14 nm FinFET	7 nm FinFET
Cores/CCX	4 核 8 线程	4 核 8 线程
Area/CCX	44 mm²	31.3 mm²
L2/core	512 KB	512 KB
L3/CCX	8 MB	16 MB
CPP（contacted poly pitch）	78 nm	57 nm
Fin Pitch	48 nm	30 nm
1x Metal Pitch	64 nm	57 nm
标准单元库	10.5 track	6 track
铜金属层	11 层（含 MiM）	13 层（含 MiM）

解释：CPP 是源到漏方向相邻栅极（接触多晶硅）的间距，与 Fin Pitch、Metal-1 Pitch 一起是逻辑晶体管/标准单元密度的关键指标；6-track 库指一个标准单元高度内有 6 条 Metal-1 走线轨道；共 13 层金属完成互连布线。

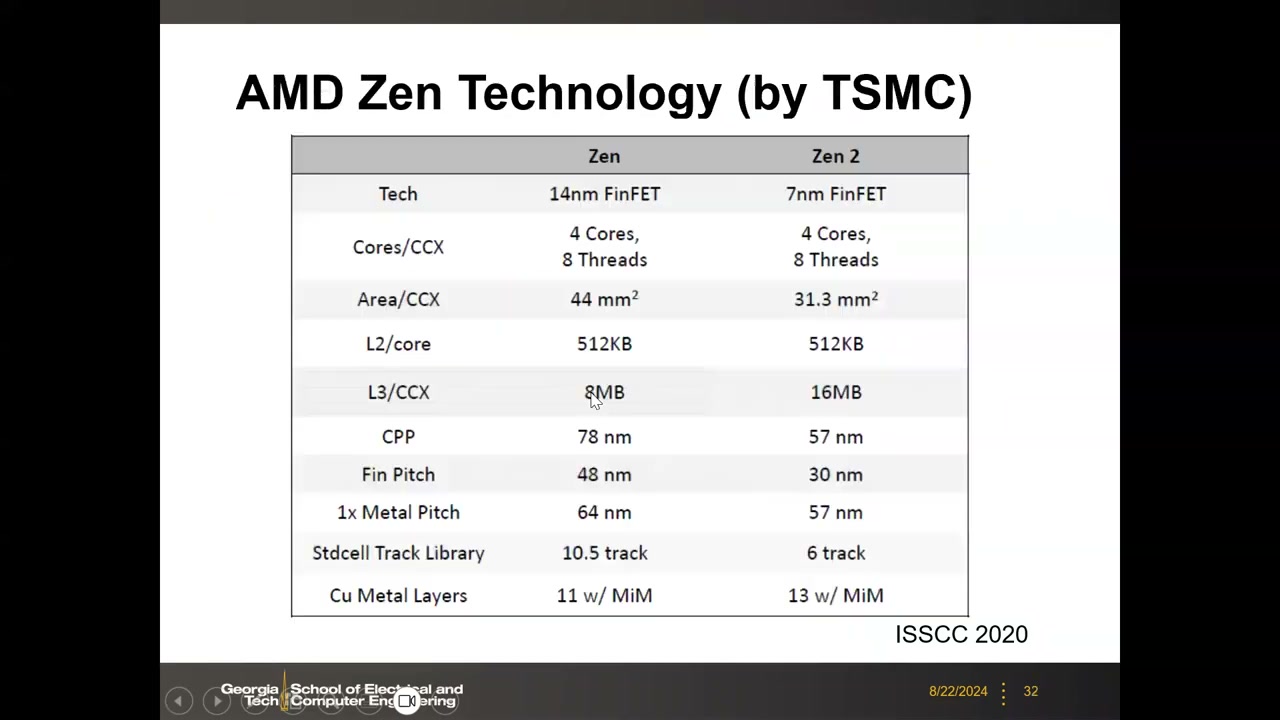

AMD Zen Technology (by TSMC)：Zen 与 Zen 2 设计规则对比表 — 图：Zen vs Zen 2 设计规则对比（CPP / Fin Pitch / Metal Pitch / track 库 / 金属层数）。

14. SRAM 新时代：AMD 3D V-Cache P2 00:12:24

AMD 在 Zen 3 引入 3D 堆叠 cache（Zen 4 架构当年也已宣布沿用），开创 SRAM 3D 集成先河：

结构：专门保留一块只放 L3 cache 的顶部 die（L3D，extended L3 Die），容量 64 MB；底部基础 die 含 CPU 核与 32 MB 片上 L3。两片 die 通过 Cu-to-Cu 混合键合（hybrid bonding） 堆叠。
工艺：两片 die 均为 TSMC 7 nm FinFET（TSMC 同时承担键合）；金属叠层 13 层 Cu + 1 层 Al；L3D 面积 41 mm²，约为基础 die 的 ~50%。
系统视角：因顶部 die 与片上 32 MB L3 是同一物理介质（SRAM），CPU 核与软件看到的是总计 96 MB 可寻址 L3（而不是把 64 MB 当作额外一层"L4 cache"）；3D V-Cache 与片上 L3 一样运行在 CPU 频率。
课堂答疑：据 AMD，混合键合开销极小——从顶部 die 取数据约有 4 个 CPU 时钟周期的额外延迟，但时钟频率相同。

意义：当 2D 微缩停止时，必须利用第三维堆叠更多晶体管——3D 集成延续 Moore 微缩。

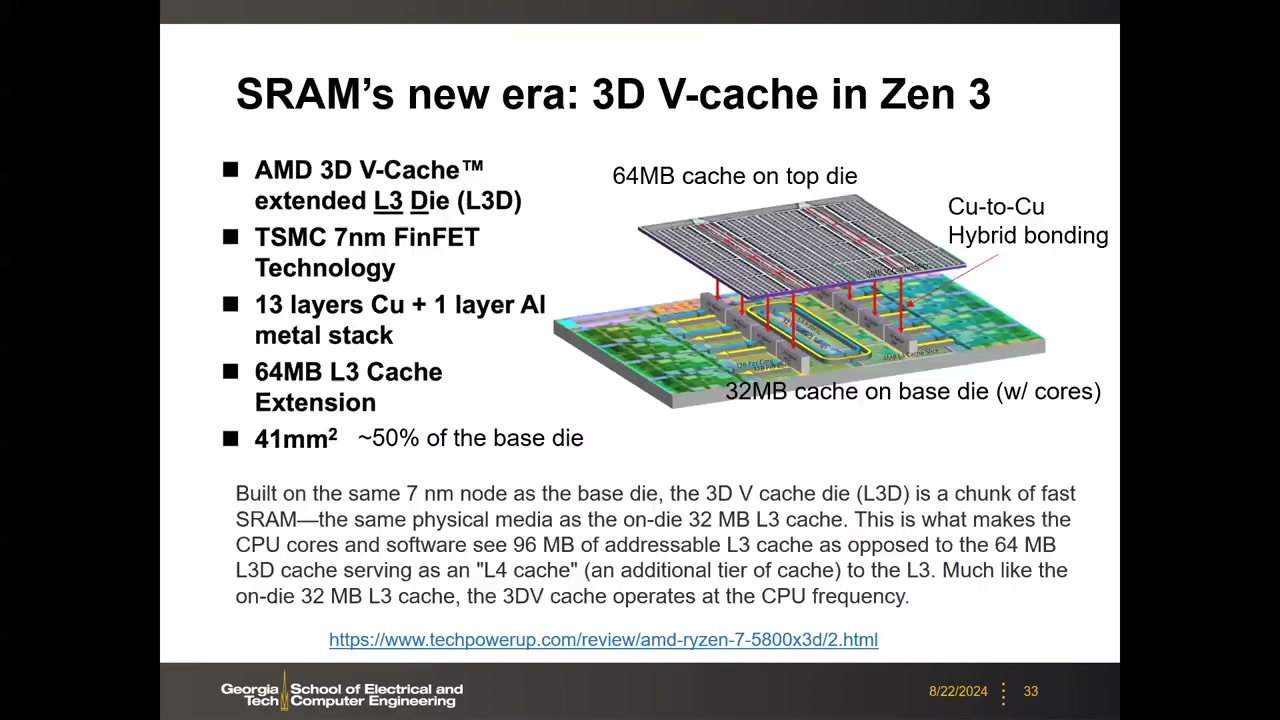

AMD 3D V-Cache 结构示意：64MB 顶部 L3D 与 32MB 底部 die 通过 Cu-Cu 混合键合堆叠 — 图：Zen 3 的 3D V-Cache——64 MB 顶部 die + 32 MB 底部 die，Cu-to-Cu 混合键合。

15. GPU 中的 SRAM：Nvidia A100 P2 00:16:54

Nvidia 7 nm A100 GPU 片上 SRAM 总量约 87.25 MB，但组织方式与 CPU 完全不同。GPU 由大量小核并行：Nvidia 称之为 SM（Stream Multiprocessor，流多处理器），是 GPU 的关键计算单元；A100 共 108 个 SM：

每个 SM 内：寄存器文件 256 KB/SM（也属 SRAM）、L1 指令 cache、L0 指令 cache、L1 数据 cache + 共享内存 192 KB/SM——每个小核约数百 KB 量级的 L1。
108 个 SM 合计 47.25 MB；全片共享 L2 cache 仅 40 MB。

架构哲学对比：CPU 是少量大核 + 大容量共享 L3；GPU 是上百个小核、每核百 KB 级 L1 + 共享 L2——两者截然不同。

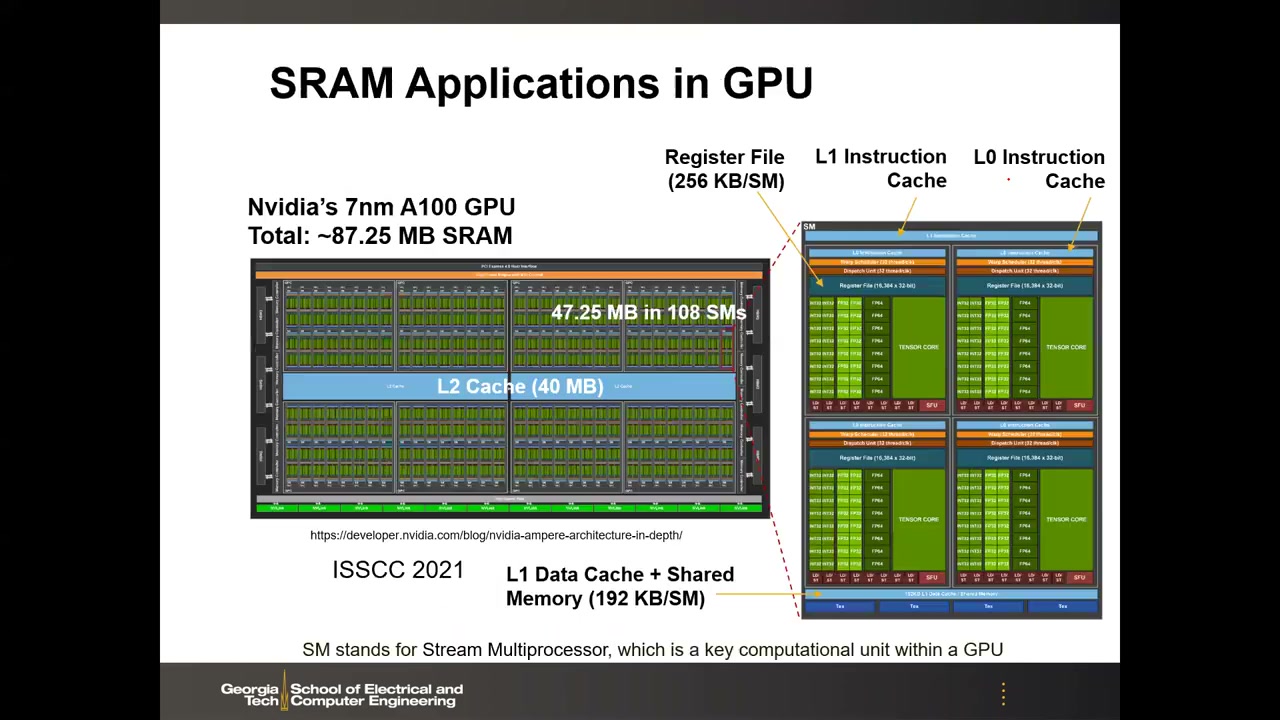

Nvidia A100 die 布局：47.25MB 分布在 108 个 SM 中 + 40MB 共享 L2，含 SM 内部放大图 — 图：A100 的 SRAM 分布——108 个 SM 内 47.25 MB + 共享 L2 40 MB。

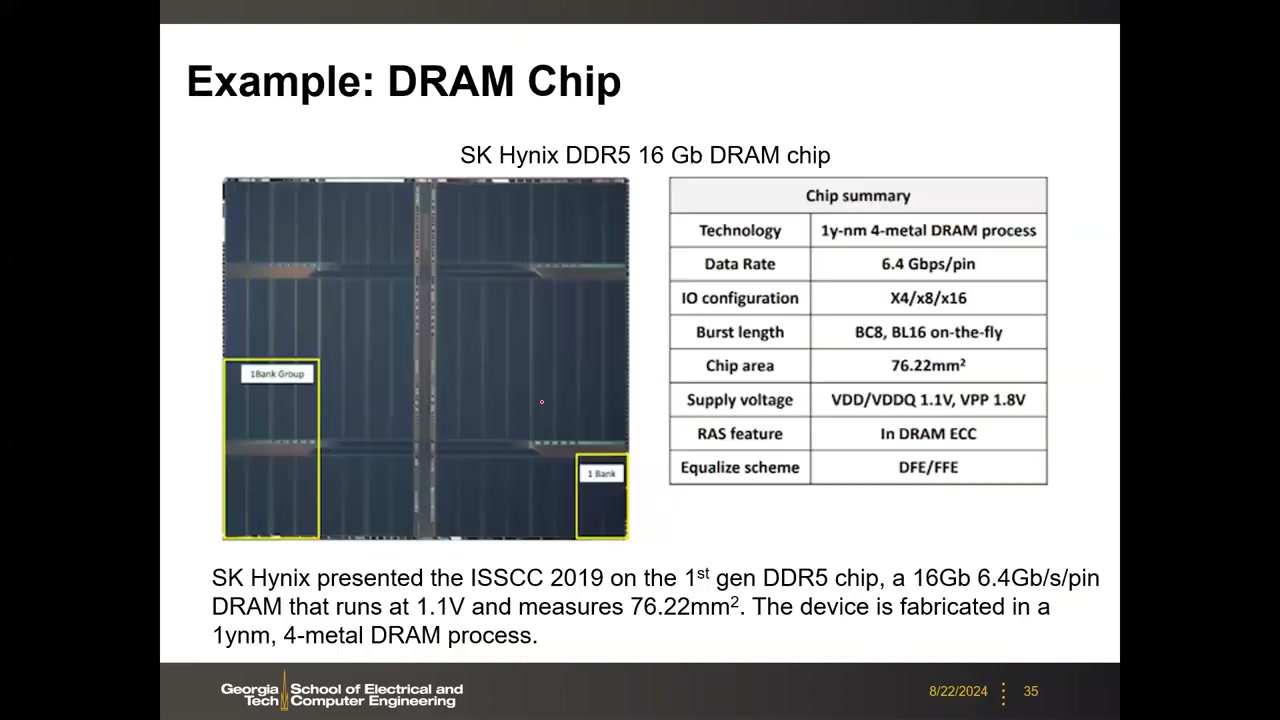

16. DRAM 案例：SK Hynix DDR5 与 H100 上的 HBM P2 00:19:03

SK Hynix 在 ISSCC 2019 发表的第一代 DDR5 芯片（DDR 第五代）：

项目	参数
容量	16 Gb
数据速率	6.4 Gbps/pin
供电	VDD/VDDQ 1.1 V，VPP 1.8 V
Die 面积	76.22 mm²
工艺	1y-nm 4 层金属 DRAM 工艺（"10 几 nm"的第二代节点）
IO 配置	X4 / x8 / x16
Burst length	BC8、BL16 on-the-fly
RAS 特性	In-DRAM ECC
均衡方案	DFE / FFE

版图特征：DRAM die 非常规整——数十个 bank（图中标注 1 Bank / 1 Bank Group）占据绝大部分面积，外围逻辑只占边角很小区域，这正是 DRAM 阵列效率高（60–80%）的直观体现。细节留到 DRAM 章节。

SK Hynix DDR5 16Gb DRAM die photo 与 Chip summary 参数表 — 图：SK Hynix 第一代 DDR5 16 Gb——die photo 与芯片参数摘要。

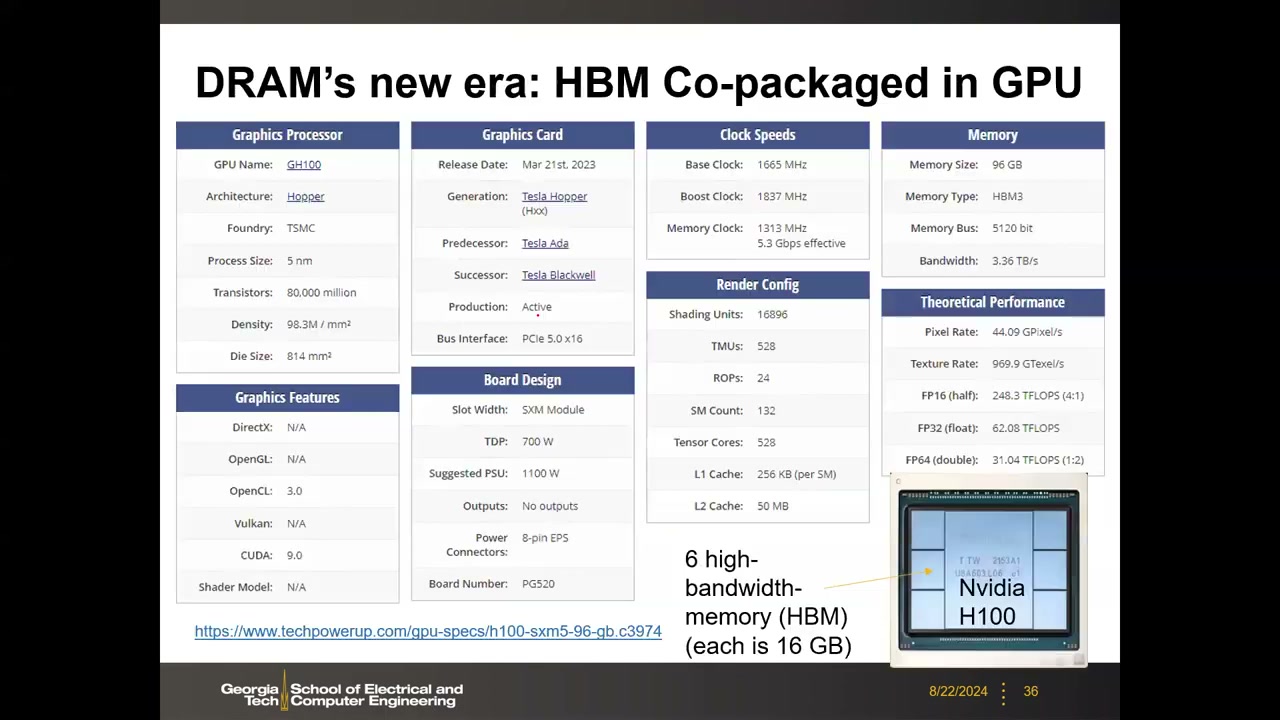

DRAM 新时代：HBM 与 GPU 共封装（Nvidia H100） P2 00:20:15

DRAM 也因 3D 集成进入新时代：HBM（High Bandwidth Memory，高带宽存储器）是当今 GPU 产品的关键使能技术，Nvidia 从中获益巨大。以 H100（GH100，Hopper 架构，2023-03-21 发布）为例：

项目	参数
工艺 / 晶体管	TSMC 5 nm，80,000 M（800 亿）晶体管，密度 98.3 M/mm²
Die 面积	814 mm²
HBM 配置	6 颗 HBM3 堆栈共封装；每堆栈 = 8 片 DRAM die 垂直堆叠 × 16 GB → 共 96 GB
内存总线 / 带宽	5120 bit；3.36 TB/s（GPU 从 DRAM 取数带宽）
Boost clock	1837 MHz
Cache / SM	L1 256 KB/SM，L2 50 MB；SM 数 132
TDP	700 W
理论性能	FP16 248.3 TFLOPS（4:1）、FP32 62.08 TFLOPS、FP64 31.04 TFLOPS（1:2）

HBM 细节在 DRAM 章节再讲，此处是市场最新产品的预告。

Nvidia H100 数据表与封装照片：GPU 核周围 6 颗 HBM 堆栈，96GB / 3.36TB/s — 图：H100 的 HBM 共封装——6 颗 HBM3 堆栈环绕 GPU 核，共 96 GB、3.36 TB/s。

17. NAND 案例：2D NAND 微缩的终点 P2 00:22:25

2D NAND 微缩历程（2008–2014/2015，die 面积年均缩小 28%）：42 nm/935 mm²（2008）→ 32 nm/636 mm²（2009）→ 27 nm/480 mm²（2010）→ 21 nm/325 mm²（2011）→ 19 nm/220 mm²（2012）→ 16 nm/175 mm²（2014）→ 14 nm/130.1 mm²（2015 ISSCC，最后一代 2D NAND），最后一代较上代缩小 26%。

最后一代 2D NAND（ISSCC 2016 论文：128Gb 2b/cell，14 nm，tPROG = 640 µs，800 MB/s I/O）：单芯片 128 Gb，分 4 个 plane、每 plane 32 Gb 阵列；外围（sense amp、列译码、外围电路与 PAD）位于底部窄条。2014/2015 年 2D 微缩停止，NAND 转向 3D NAND——距今约 10 年。

课堂答疑：2D NAND 无法继续微缩的原因很多——几何上、电学上（单元间耦合干扰）、保持特性（retention）等，细节留到 NAND Flash 章节。

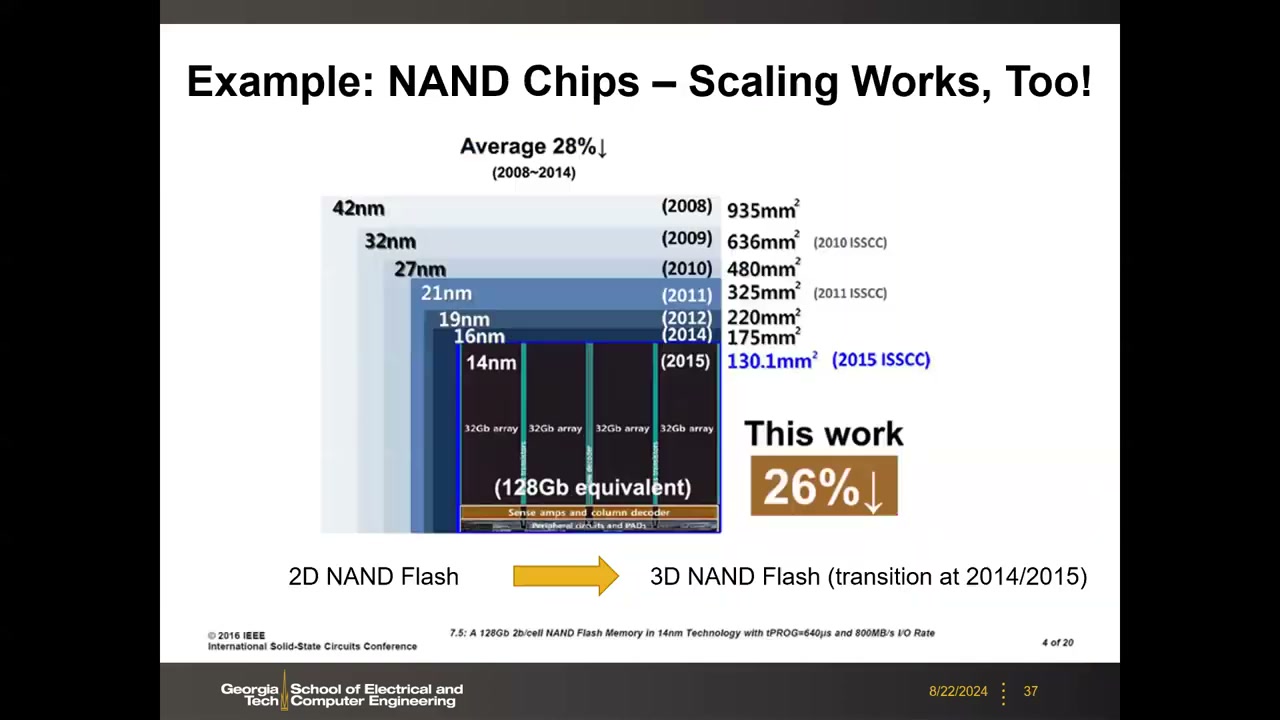

2D NAND 微缩历程图：2008 年 42nm/935mm² 到 2015 年 14nm/130.1mm²（128Gb，4×32Gb plane） — 图：2D NAND die 面积微缩历程（2008–2015）——止于 14 nm/130.1 mm²/128 Gb，随后转向 3D NAND。

18. 讲者总结（Summary） P2 00:24:06

存储器在 VLSI 系统中无处不在；大数据与 AI/ML 工作负载（均为 memory-bound 应用）使存储需求持续增长。
NAND Flash 已成为主流存储介质（SSD、SD 卡、USB、数据中心存储）。
DRAM 是新时代 GPU 的关键使能者（HBM）；SRAM 也在以 3D V-Cache 等创新稳步前进，提升 CPU 末级缓存。
阵列效率是评估存储芯片设计的关键指标。

讲者强调：存储产业（尤其 DRAM/NAND）的核心是"成本、成本、还是成本"——降低每比特成本（cost per bit）是存储产业的终极目标；DRAM 可能还兼顾带宽，但对 NAND Flash 而言成本就是一切。

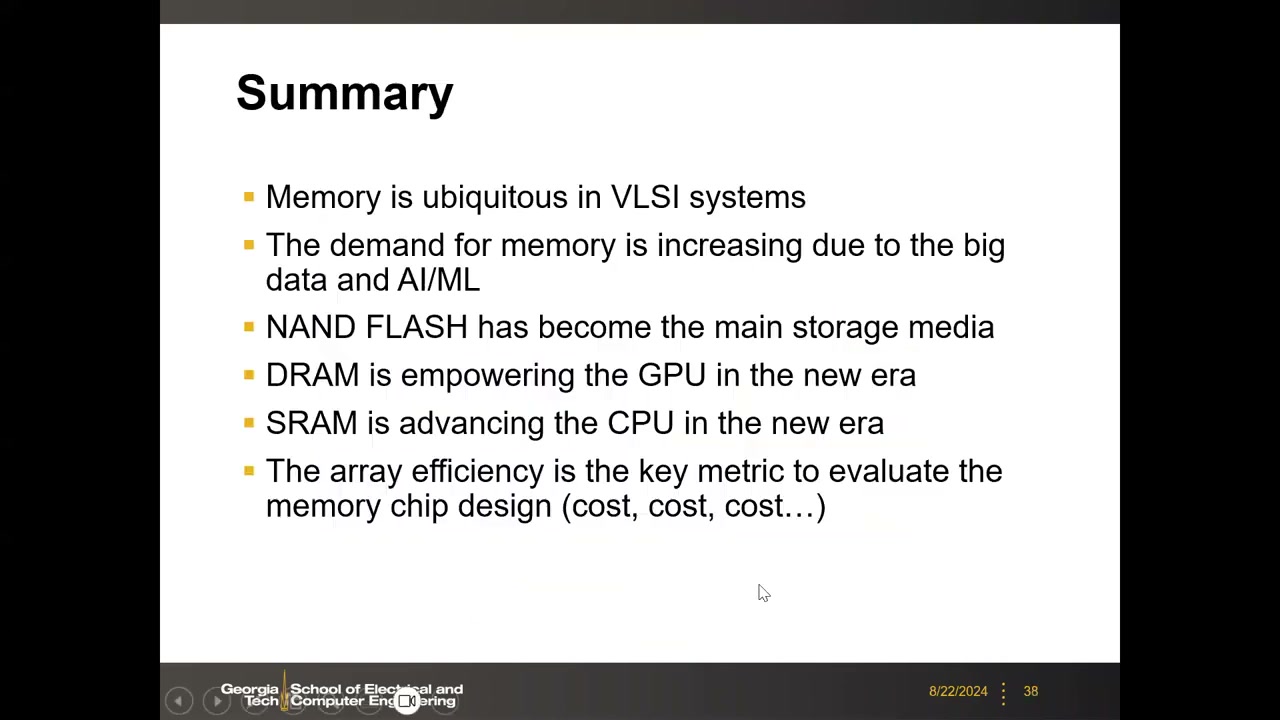

Summary 总结页：六条结论，cost, cost, cost — 图：本讲 Summary 总结页。

本讲要点总结

VLSI 系统三大支柱：计算、存储、通信——存储器与计算同等重要（"Don't Forget the Memory"）。
智能手机中最大的两类芯片是处理器与存储（12GB LPDDR5 + 256GB NAND）；存储约占整机成本 1/8，单 bit 极便宜、利润极薄。
存储器层次结构是延迟—容量的基本折衷：存储器越大越慢，理想"通用存储器"不存在；金字塔上方易失（SRAM/DRAM）、下方非易失（NAND/HDD）。
L1/L2/L3 同为 6T SRAM，差别仅在晶体管 W/L：L1 大管子换速度，L3 小管子换容量。
全球每年约 95% 的硅用于制造存储单元；NAND 每 die 已超过 1 万亿晶体管，比 CPU 高约一个数量级。
内存墙：处理器算力增长远快于到 DRAM 的带宽；真实大数据负载 82–95% 的能耗花在数据搬移而非计算——这是存内计算研究的动机。
LLM 是 memory-bounded 应用：GPT-4（~1T 参数）所需带宽约 100,000 GB/s 量级，连 8×H100 都达不到需求线。
DRAM 与 NAND 在成本（~10×）、延迟（3–4 个数量级）等六个维度差距巨大，这一缺口是 SCM/新兴存储器的机会；3D XPoint 的失败在商业而非技术。
核心公式：阵列总位数 = K × 2^M × 2^N；二维单元面积极限 4F²；DRAM 6F²、SRAM 150–300F²、3D NAND 每 bit 4F²/(nL)（现已 >300 层）。
阵列效率 = 单元面积 ÷（单元 + 外围电路）面积：CPU cache ~30–50%（Westmere L3 实算 ≈27%）、DRAM ~60–70%、NAND ~70–80%；谈 CPU 时必须指明哪一级 cache。
三大存储技术都已进入 3D 时代：SRAM 有 3D V-Cache（96 MB 可寻址 L3、混合键合仅 +4 周期）、DRAM 有 HBM（H100：96 GB、3.36 TB/s）、NAND 自 2014/2015 年起全面转向 3D。
存储产业的终极目标是降低每比特成本（cost, cost, cost）——对 NAND 而言成本就是一切。

术语表

术语	中文	释义
VLSI	超大规模集成电路	由计算、存储、通信三大支柱构成的集成系统。
SRAM（6T）	静态随机存取存储器	6 晶体管单元（交叉耦合反相器保持数据）、最快的易失存储器，用作处理器各级 cache。
DRAM	动态随机存取存储器	1T1C 单元（6F²）、需周期性刷新的易失存储器，作系统主存。
1T1C	一管一容单元	DRAM 基本单元结构：一个存取晶体管加一个存储电容。
eDRAM	嵌入式 DRAM	集成在逻辑芯片上的 1T1C DRAM，单元远小于 6T SRAM（Power9 中 0.0174 µm²）。
NAND Flash	NAND 闪存	串联结构非易失存储器，单 bit 面积最小（4F²/(nL)），用于 SSD/手机存储。
NOR Flash	NOR 闪存	并联结构闪存，单元约 10F²，本讲仅提及。
2D/3D NAND	平面/三维 NAND	平面 NAND 微缩止于 14nm/128Gb（2014/2015），之后转向垂直堆叠的 3D NAND（现 >300 层）。
LPDDR5	低功耗 DDR 第 5 代	手机用低功耗 DRAM 接口标准。
DDR5	第五代双倍数据率内存	SK Hynix 2019 年首发：16Gb、6.4Gbps/pin、1.1V。
PoP	堆叠封装	手机中 DRAM 与处理器共封装的方式（Package on Package）。
PMIC	电源管理芯片	将输入电压转换并调节后分配给系统各芯片。
UFS	通用闪存存储	手机 NAND 存储的接口标准（S20 Ultra 为 UFS 3.0）。
Cache（L1/L2/L3）	高速缓存	处理器片上 SRAM 多级存储层级：越靠近核心越快越小，越外层容量越大、单元越密。
Memory Hierarchy	存储器层次结构	按延迟—容量折衷组织的金字塔式存储体系。
On-chip / Embedded memory	片上/嵌入式存储器	与处理器核同片集成的存储（如 cache）。
Off-chip / Standalone memory	片外/独立存储器	独立芯片形式的存储（如 DRAM、NAND）。
Volatile / Non-volatile	易失/非易失	断电后数据是否丢失；前者常称 memory，后者称 storage。
Data Retention	数据保持	不供电/不刷新条件下保持数据的时间（DRAM <1s，NAND 3 个月–10 年）。
Endurance	耐久性	存储单元可承受的擦写循环次数（DRAM 10¹⁵，NAND 10⁴）。
Refresh	刷新	DRAM 周期性重写以防电荷泄漏，约占 DRAM 总功耗 10–20%。
Memory Wall	内存墙	处理器算力与主存带宽增长失衡造成的性能差距（von Neumann 瓶颈）。
Memory-bound	受存储限制的	性能瓶颈在存储访问而非计算的工作负载（如大数据、AI/ML、LLM）。
In-memory Computing	存内计算	在存储器内/附近处理数据以避免数据搬移的研究方向。
LLM	大语言模型	如 GPT-4（~1T 参数），是 memory-bounded 应用。
HBM	高带宽存储器	多片 DRAM die 垂直堆叠（H100 为 8 层/堆栈）并与 GPU 共封装；H100 用 HBM3 共 96GB、3.36TB/s。
FLOPs	每秒浮点运算次数	处理器/GPU 计算吞吐量指标。
Storage Class Memory（SCM）	存储级内存	性能介于 DRAM 与 NAND 之间的新型存储类别。
3D XPoint	交叉点相变存储产品	Intel/Micron 的 PCM 产品，2015 年上市后停产；败因在商业而非技术。
PCM / RRAM / FeRAM / MRAM / FeFET	相变/阻变/铁电/磁性/铁电晶体管存储	各类新兴存储技术，候选填补层次结构空白。
Word Line（WL）/ Bit Line（BL）	字线/位线	阵列的行/列连线，交点即一个存储单元。
Row/Column Decoder	行/列译码器	把 M/N 位地址译码为对应行/列选择信号的外围电路。
Sense Amplifier	灵敏放大器	读出位线上微小信号并放大为逻辑电平的电路。
Write Driver	写驱动	将数据写入选中单元的外围电路。
Charge Pump	电荷泵	片上产生高于电源电压的电路（Flash 写/擦除需要）。
Feature Size（F）	特征尺寸	工艺节点下光刻的理论最小尺寸；单元面积以 F² 计，二维极限 4F²。
SLC / MLC	单值/多值单元	每单元存 1 bit 或 n bit；MLC 使等效位面积除以 n。
Array Efficiency	阵列效率	存储单元面积占（单元+外围电路）面积的百分比；NAND 70–80%、DRAM 60–70%、CPU cache 30–50%。
Peripheral Circuitry	外围电路	存储阵列周边的译码器、灵敏放大器、控制逻辑、电荷泵等支持电路。
V_min（active/retention）	最小工作/保持电压	SRAM 正常读写所需最低电压与仅保持数据所需的更低待机电压。
Power Gating	电源门控	关断空闲模块电源以降低漏电功耗的技术。
SOI FinFET	绝缘体上硅鳍式场效应晶体管	IBM/GF 14nm Power9 采用的晶体管工艺。
CPP	接触多晶硅间距	晶体管源漏方向相邻栅极的间距，逻辑密度关键指标（Contacted Poly Pitch）。
Fin Pitch	鳍间距	FinFET 相邻鳍的间距。
Standard Cell Track Library	标准单元轨道库	以 Metal-1 走线轨道数定义的标准单元高度（如 6-track）。
LDO	低压差线性稳压器	片上为各模块供电的稳压电路。
3D V-Cache	3D 垂直缓存	AMD 用混合键合在 CPU 基础 die 上方堆叠 64MB SRAM L3 扩展 die 的技术。
Hybrid Bonding（Cu-to-Cu）	铜-铜混合键合	两片 die 以铜垫直接键合的 3D 堆叠工艺，互连开销极小（约 4 个时钟周期延迟）。
SM	流多处理器	Nvidia GPU 的基本计算单元（Stream Multiprocessor），A100 含 108 个。
Register File	寄存器文件	GPU 每个 SM 内的高速 SRAM 寄存器阵列（A100 为 256 KB/SM）。
Bank / Bank Group	存储体/存储体组	DRAM 芯片内部可并行操作的阵列分区单位。
In-DRAM ECC	片内纠错码	DRAM 芯片内部自带的错误校验纠正（DDR5 的 RAS 特性）。
DFE / FFE	判决反馈/前馈均衡	高速 IO 信号均衡技术。
Plane	平面（NAND 分区）	NAND 芯片内可并行操作的阵列分区，128Gb 芯片含 4 个 32Gb plane。
tPROG	编程时间	NAND 一次编程操作所需时间（最后一代 2D NAND 为 640 µs）。
Cost per bit	每比特成本	存储产业（尤其 NAND）追求的终极指标。
Teardown	拆解分析	逆向工程公司（如 TechInsights）拆解产品分析元器件与成本的方法。
